最美校园新地标—武汉大学卓尔体育馆

浏览量: 收藏


项目概况
物业业主:武汉大学
建筑设计:华南理工大学建筑设计研究院孙一民工作室
设计团队:孙一民、汪奋强、章艺昕、陆仪韦、潘望、杨定、黄祖坚、林海亮、李海全
建筑面积:37187.86m² (地上 26754.84m²,地下 10433.02m²)
所获奖项:AH采光卓越奖(Active House Alliance

武汉大学是一所中国著名的综合性研究型大学,也是近代中国建立最早的国立大学。学校坐拥珞珈山,环绕东湖水,武大樱花每年三月中旬进入盛花期,被誉为"全中国最美的大学"之一。

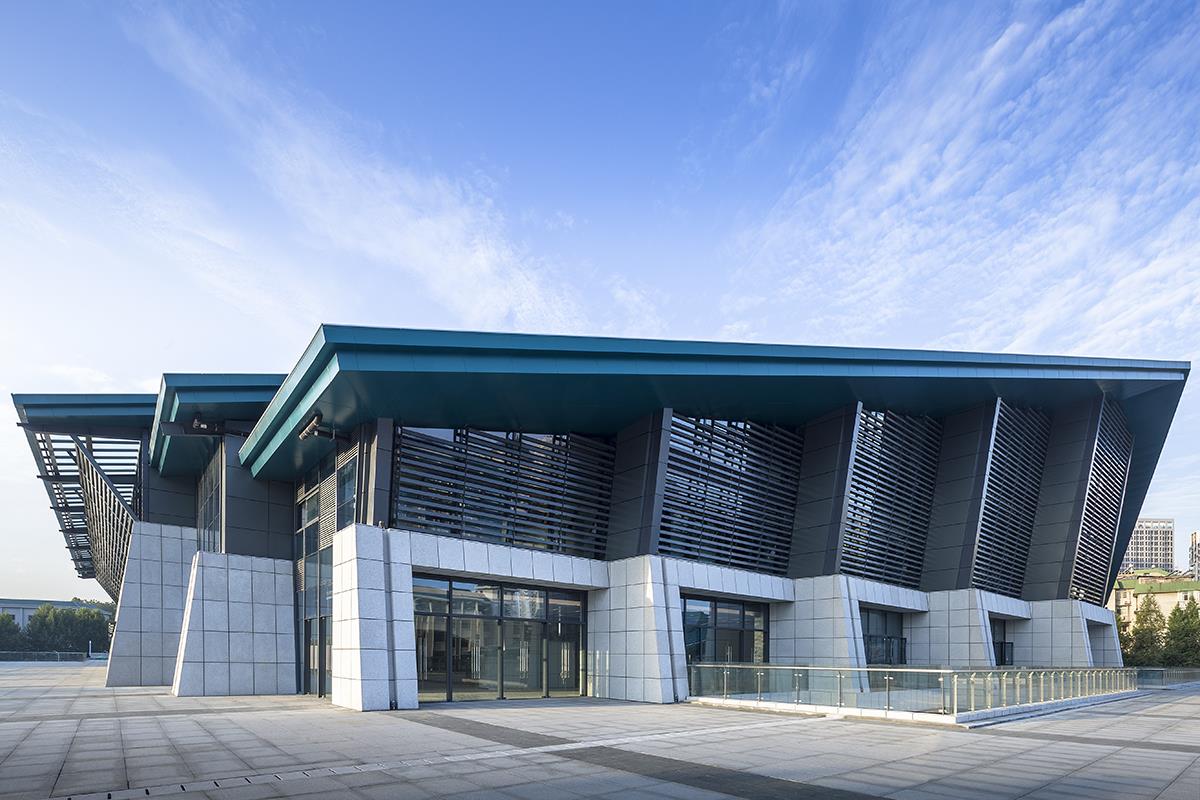

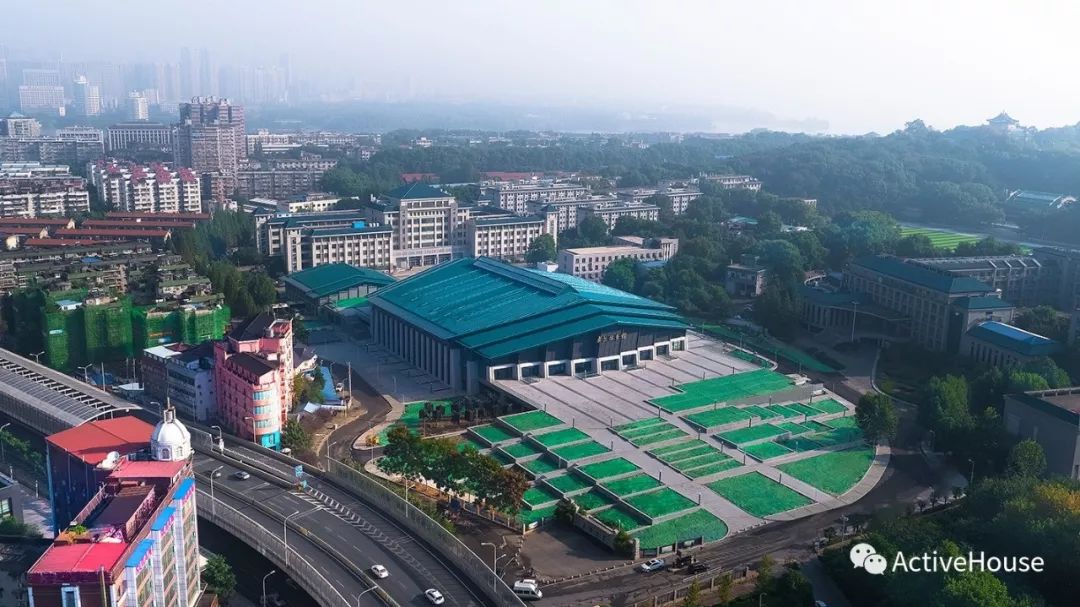

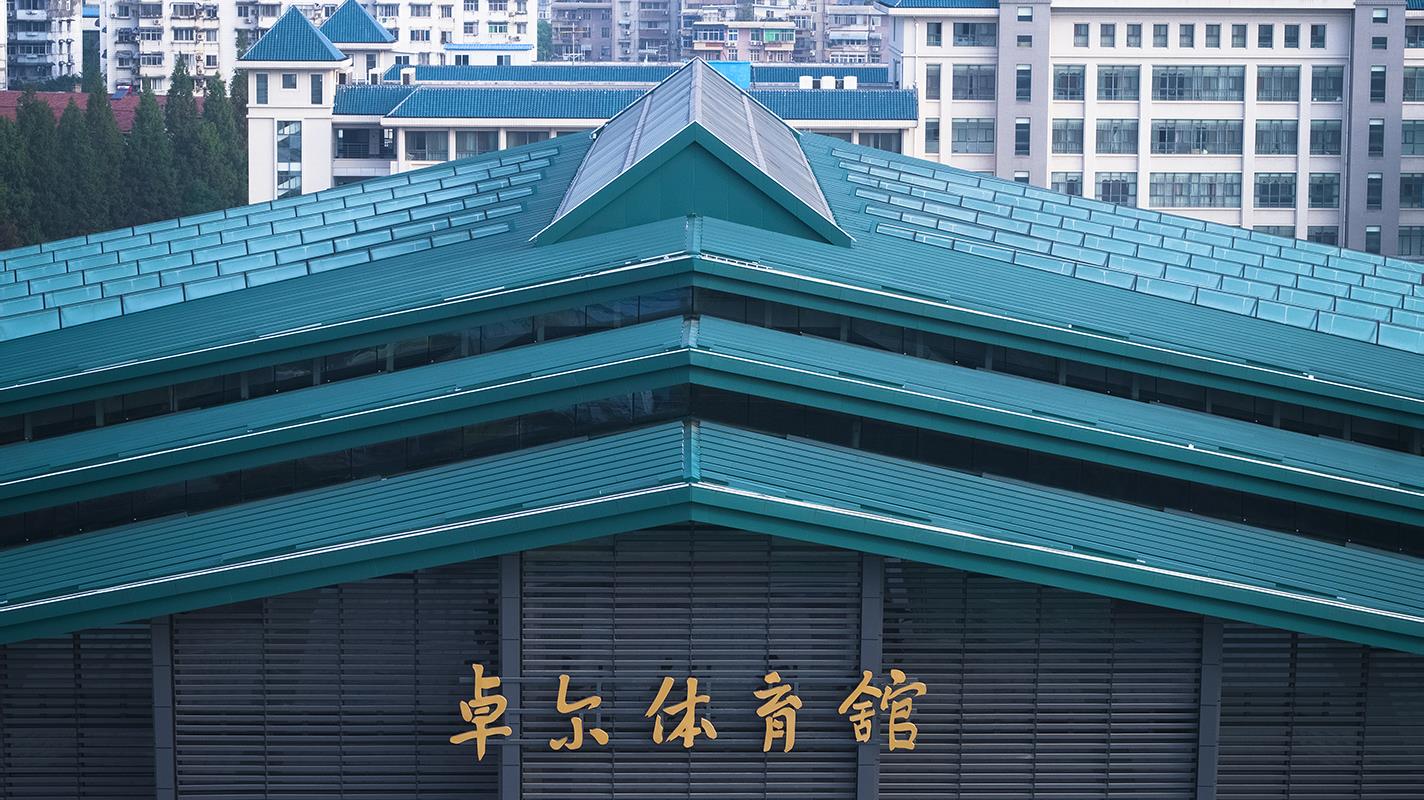

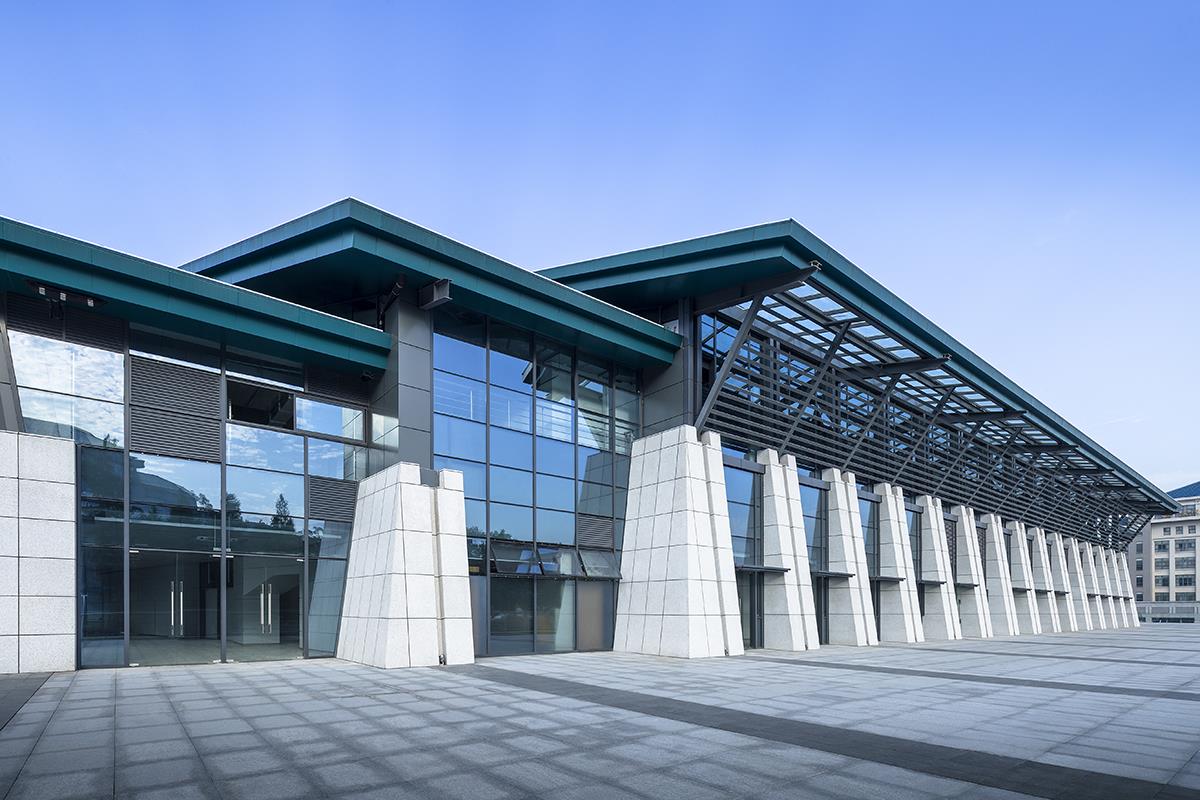

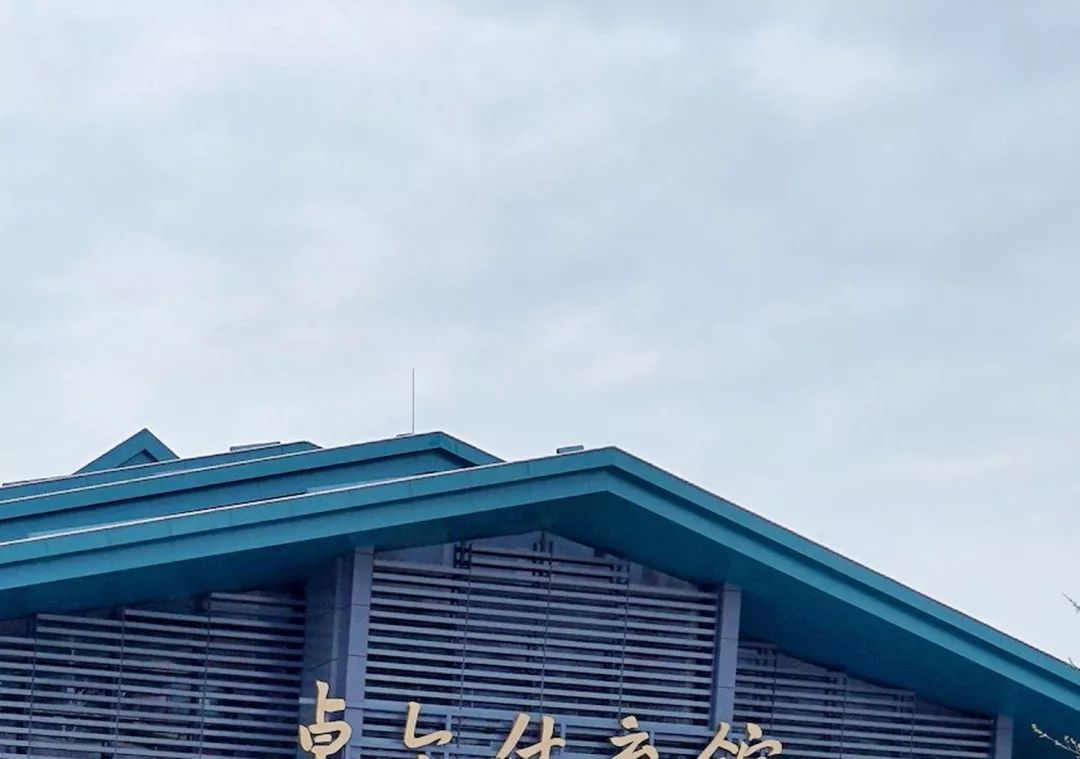

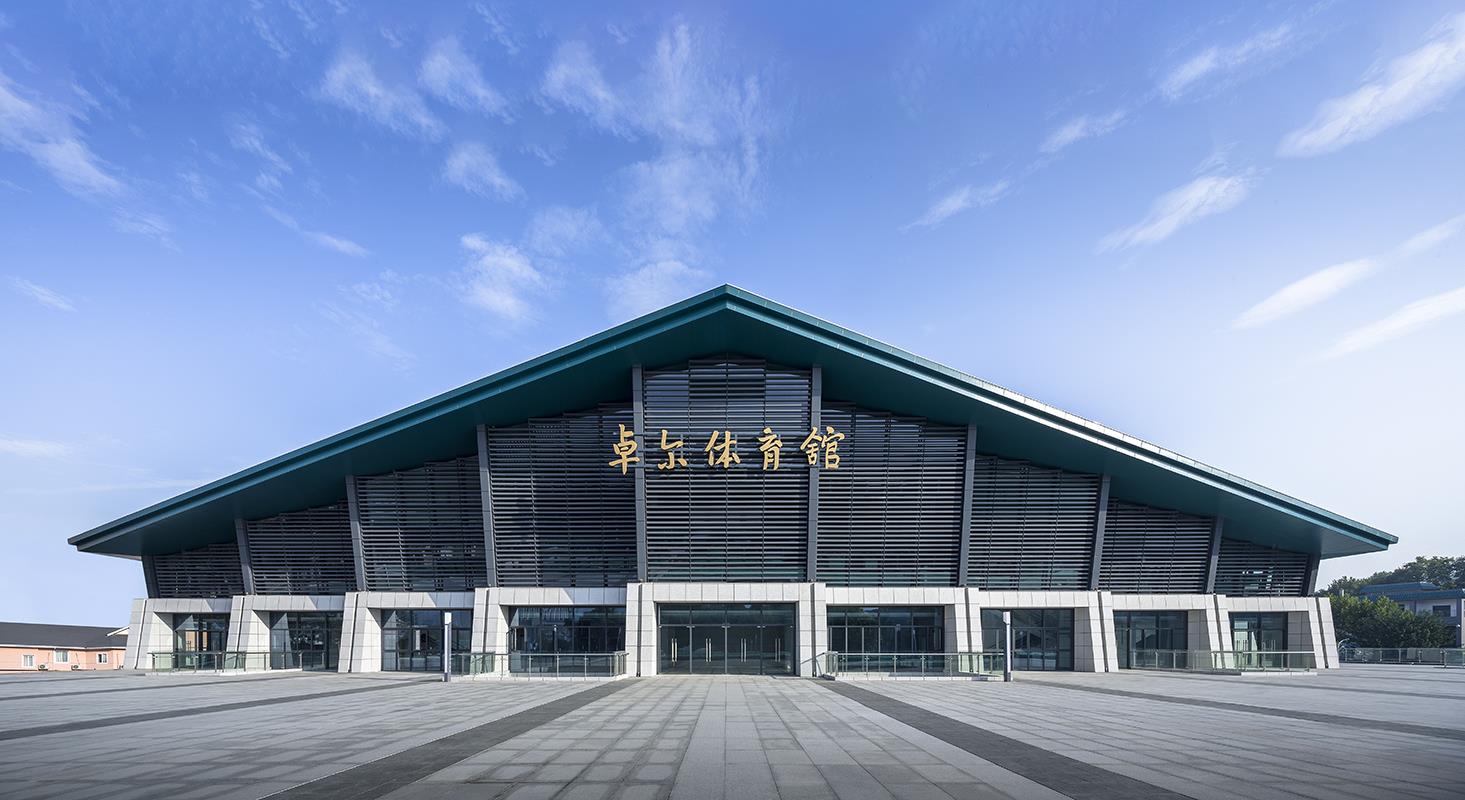

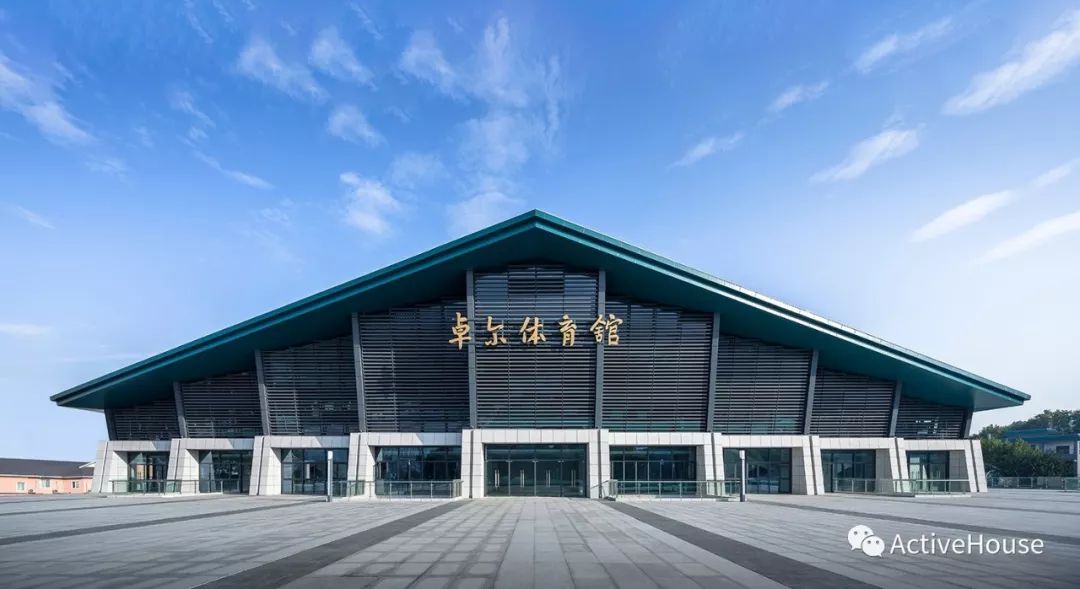

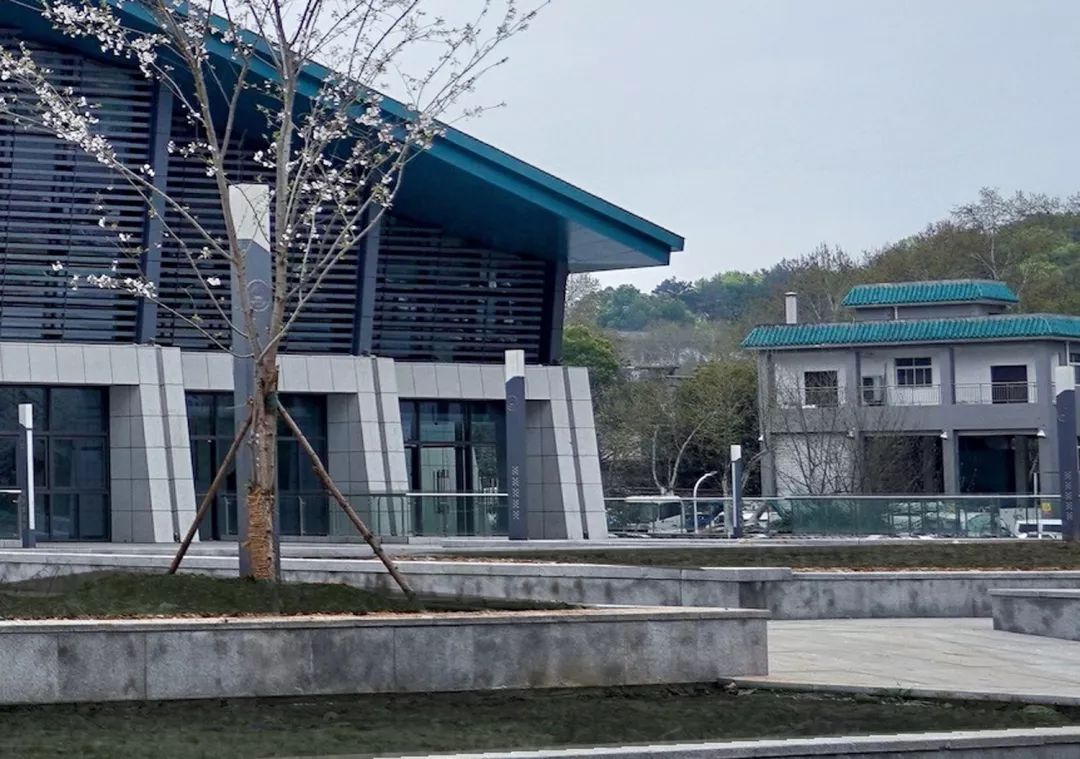

卓尔体育馆简洁内敛的建筑形式,汲取了武汉大学特有的文化特征,叠落的坡屋面形式与武大校园内历史建筑的“孔雀蓝琉璃瓦”相映成趣,实现“新、旧”融合,与环境和谐共处。



体育建筑设计专家:孙一民

华南理工大学建筑学院院长,教授,博士生导师。主持过的主要项目:2008年奥运会摔跤比赛馆、2008年奥运会羽毛球比赛馆、2010年亚运会武术馆、2010年亚运会省属游泳跳水馆、2010年亚运会柔道摔跤馆。



 总 体 设 计

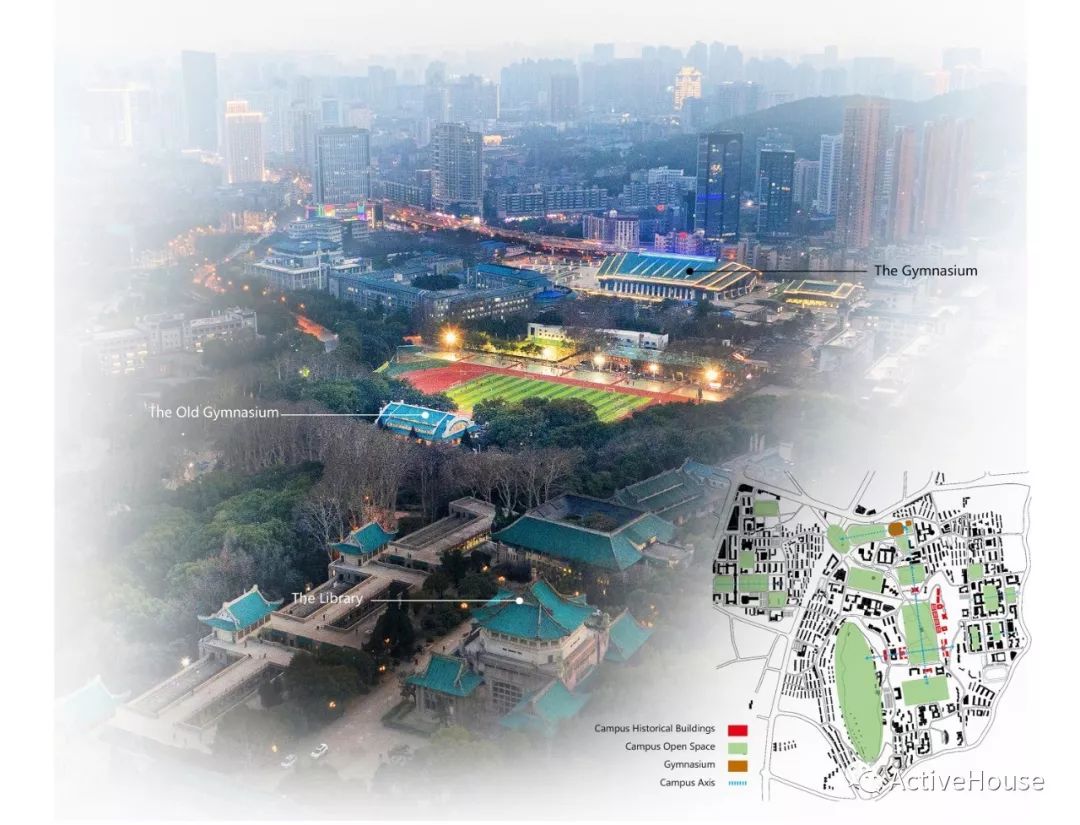

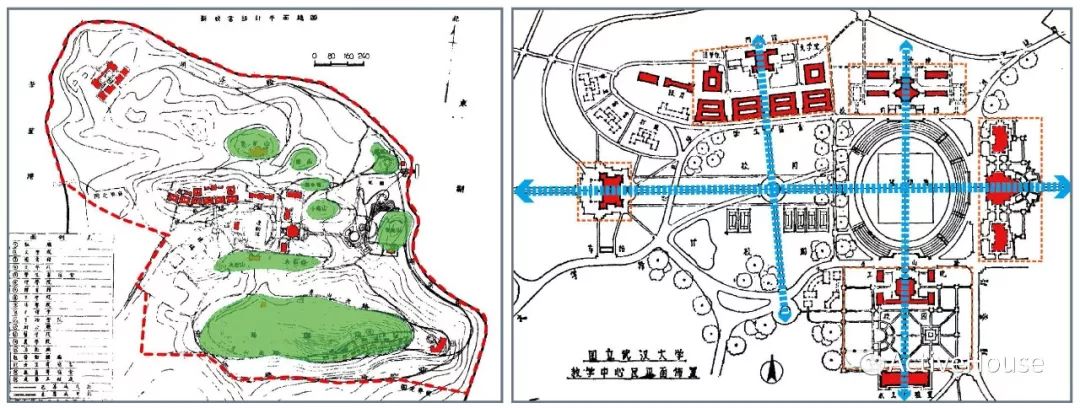

武汉大学校园空间环境分析



项目所面临的挑战来自内外两方面。对于内部功能,作为高校大型体育场馆,需要在低能耗的日常运营条件下,在一个空间内满足师生多种功能的不同舒适性要求,同时兼顾举办专业赛事的需求,并能做到迅速转换。对于外部环境,中西合璧的宫殿式早期建筑群形成武大校园的独特气氛,为体育馆建筑形象提出难题,场地南北存在约4米的高差,给项目建设带来一定挑战。


项目基地图


应对策略

对于功能设置,日常使用功能从校园体育文化活动出发,考虑师生人群的特殊性。主馆定位为羽毛球馆,各功能用房围绕比赛大厅布置,包括瑜伽馆、形体、健美操、武术、健身、乒乓球等专项场地。副馆可容纳两个标准篮球场,日常使用中可根据需要调整为排球、室内网球等场地,并在大厅端部结合空间净空高度设置攀岩区。北侧地面停车库,作为预留发展区域,可根据需要扩建为各类功能用房。大型赛事活动时,注重分区与流线组织,赛事相关功能位于首层,比赛大厅四周用房及南北侧地面停车库可根据需要,临时转化为辅助用房。集会或文艺演出时,可根据需要在主馆比赛大厅长边或短边设置主席台或舞台,首层功能用房可转化为后台功能用房,比赛厅场地可根据需要布置观众座席。

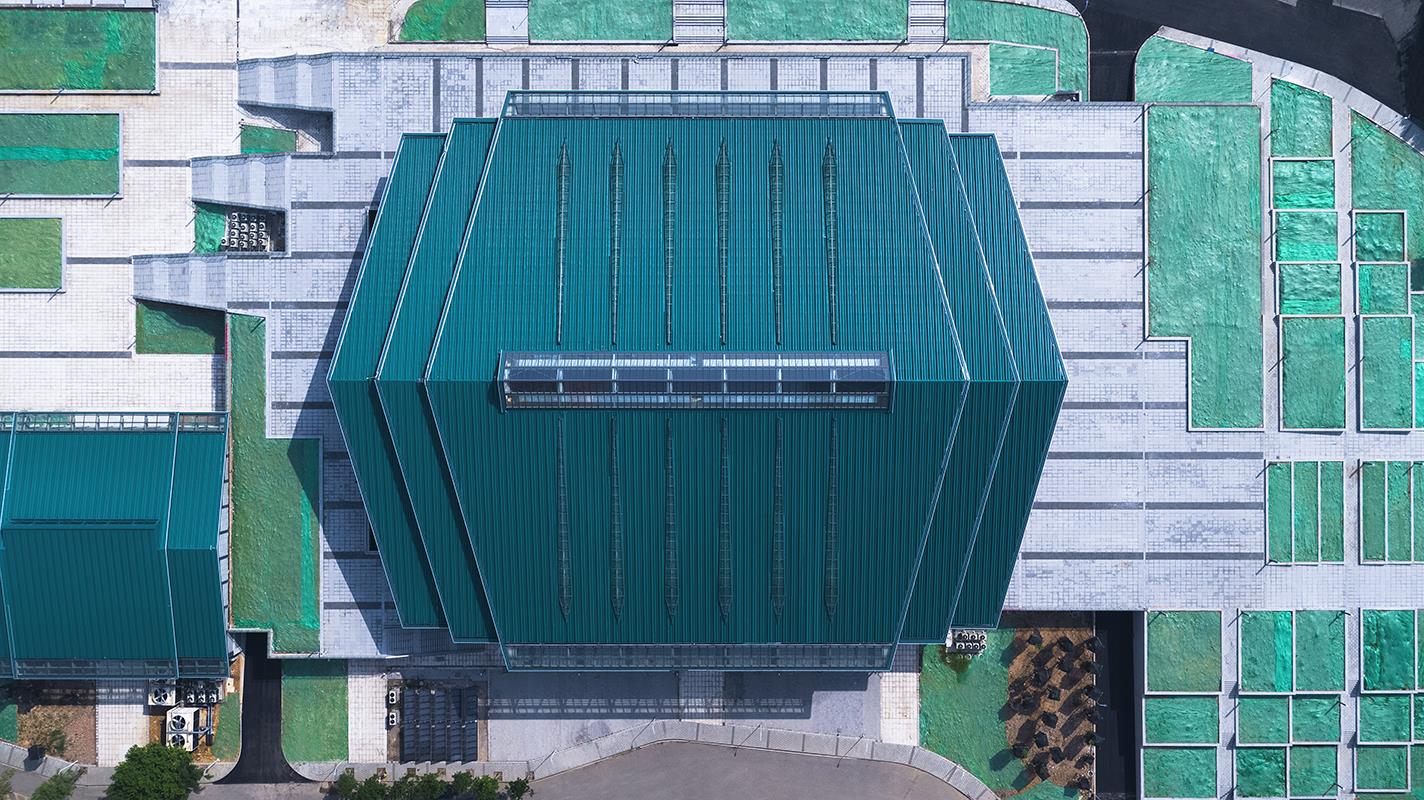

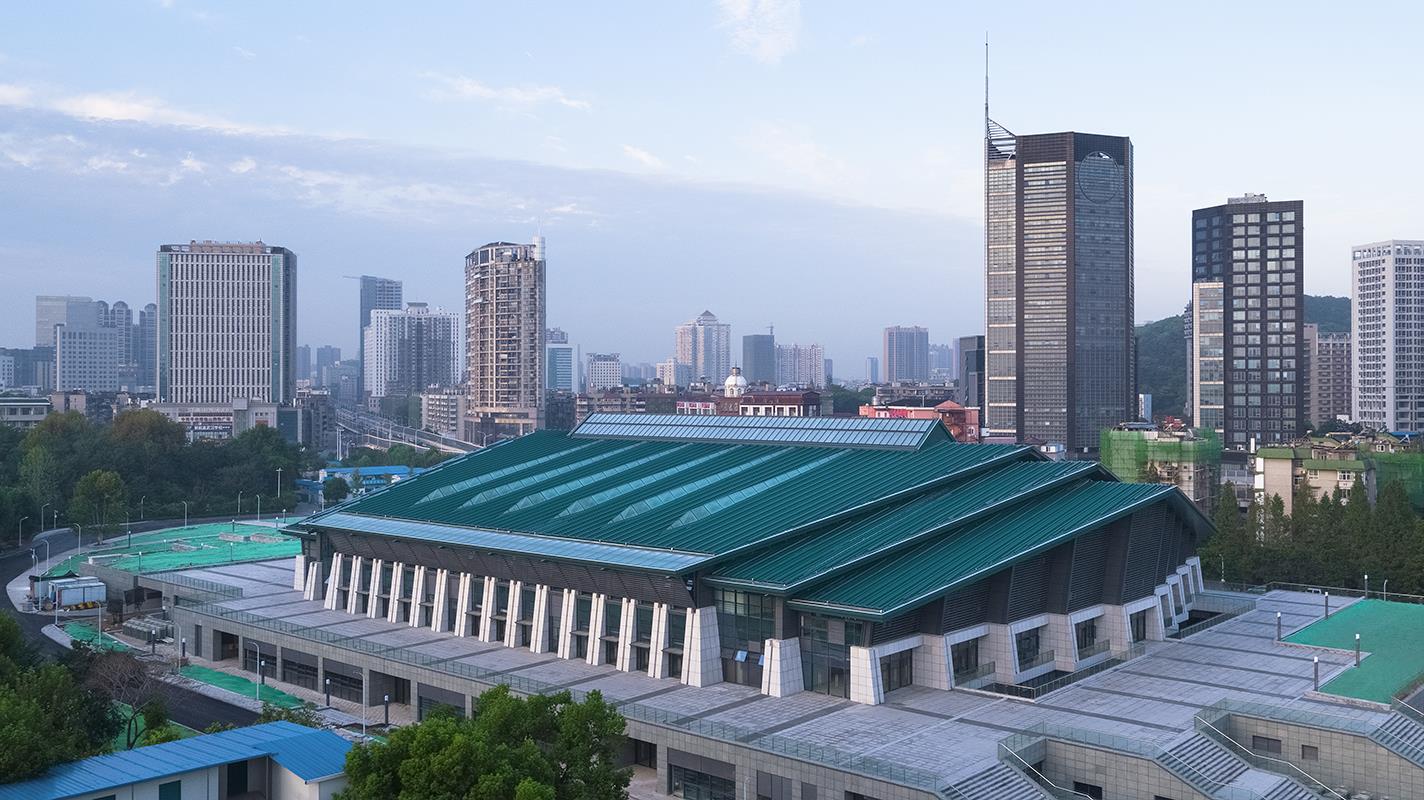

对于外部环境整合,方案设计结合地形,以校园传统建筑与山体地形和谐关系为参考,极力营造建筑与地形结合的主体形象。布局方案对周边校园空间进行了积极的呼应,主馆、副馆与计算机学院在北侧形成围合的学生活动广场,主体建筑与校园西门入口形成对景,使建筑成为校园的一个重要节点。利用场地高差设置二层平台,解决人流疏散问题,同时在平台下方满足部分停车需求。建筑形象设计尊重校园历史建筑氛围,提炼和抽象校园宫殿式早期建筑的典雅形象,通过现代材料和建造手法,表现传统建筑气质,呼应现状校园环境。以错落叠级的大型屋面,把体育馆融合进整个武大校园氛围之中,同时不失其标志性。这一屋面处理,也为室内自然采光和通风创造良好条件。

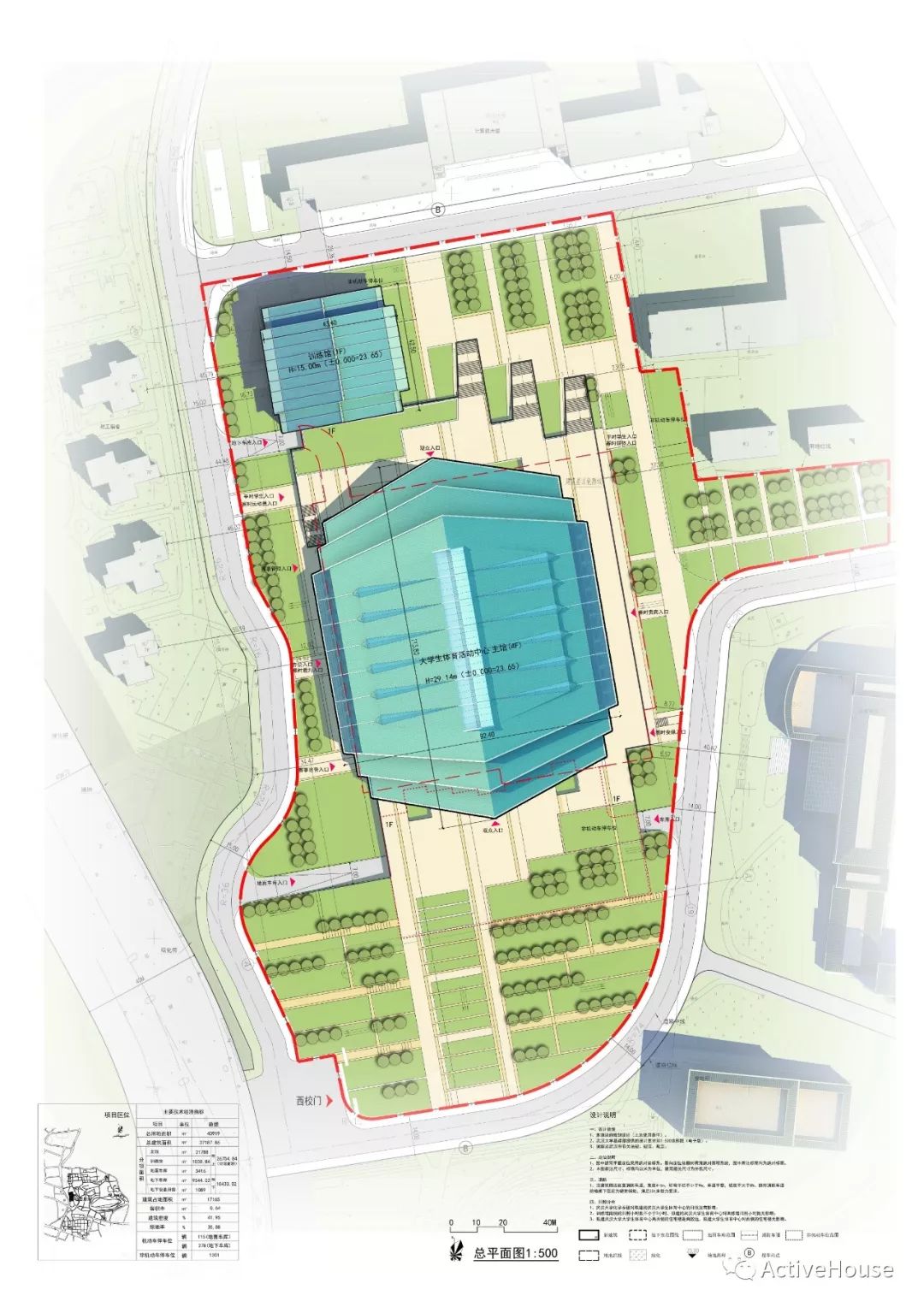

总平面图(上为北)

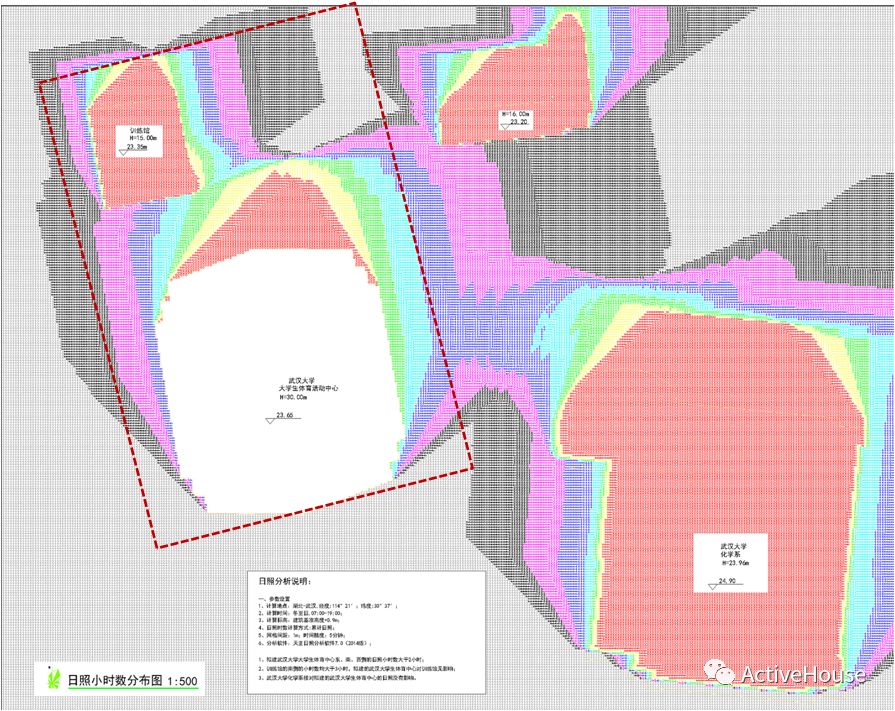

场地日照分析(本项目在红色线框内)




 主体空间自然采光设计



基地受周边建筑遮挡小,使得体育馆具有良好的自然采光条件。体育馆主体空间借助屋面天窗进行室内采光,其中包括在屋脊上设置的采光带,以及利用屋面错落,在山墙一侧形成的高侧窗采光带。两者面积相加共1006.20 m2,达到屋面6496.87 m2的约15%

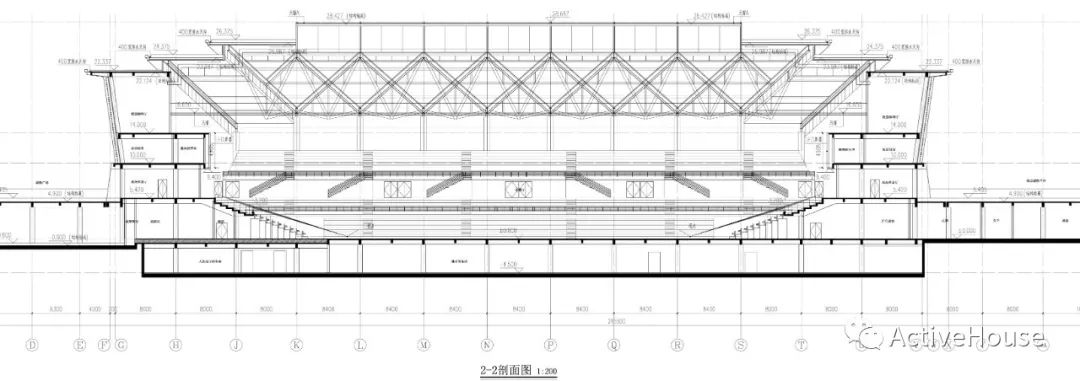

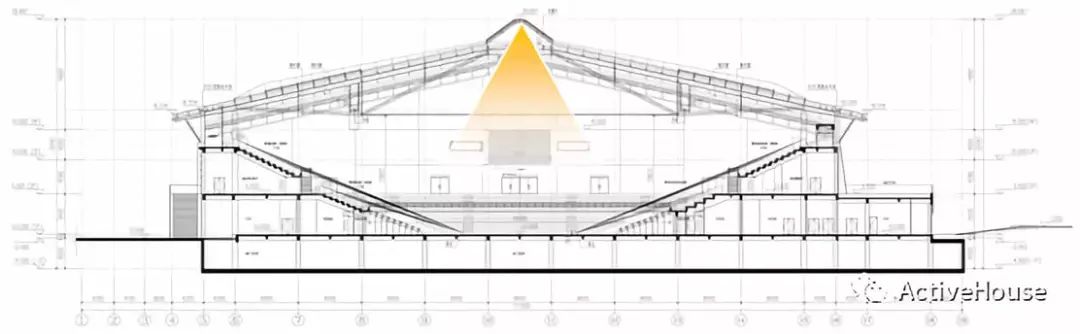

体育馆主馆横剖面



体育馆主馆纵剖面



卓尔体育馆还是全国首个采用“智能天窗”的体育场馆,屋脊采光带采用威卢克斯智能天窗及智能控制系统,最多同时控制200个产品,可控制天窗和遮阳帘于任何位置停留,并提供编程自动控制功能。开放式系统解决方案控制模块可连接至±24伏直流电源,并且可与楼宇自动化控制系统连接。

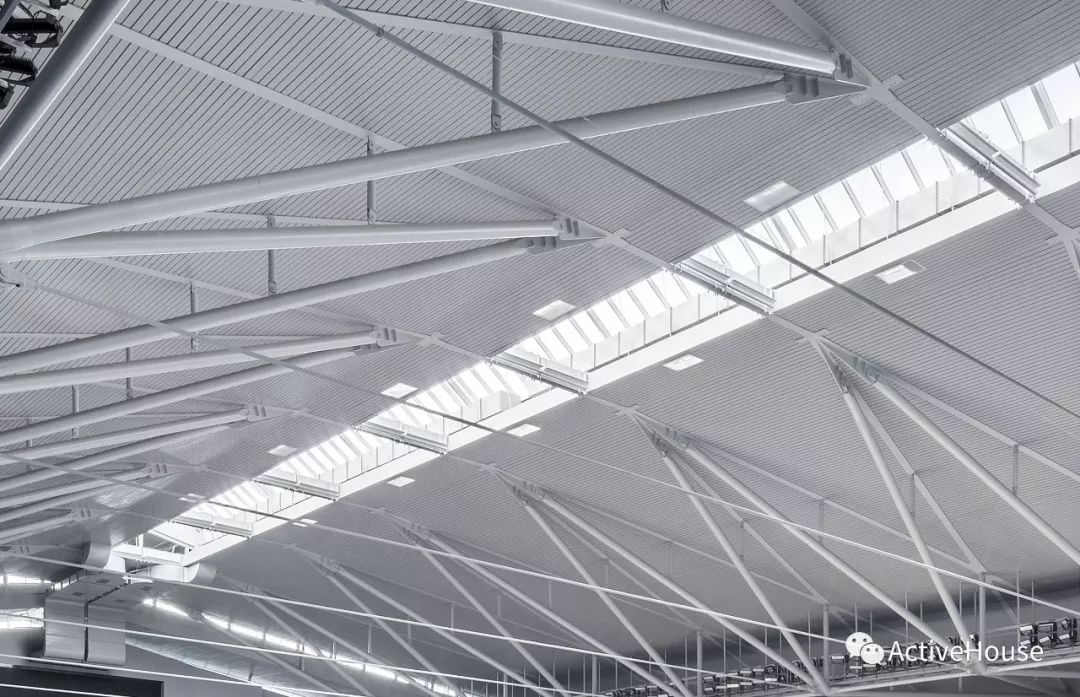

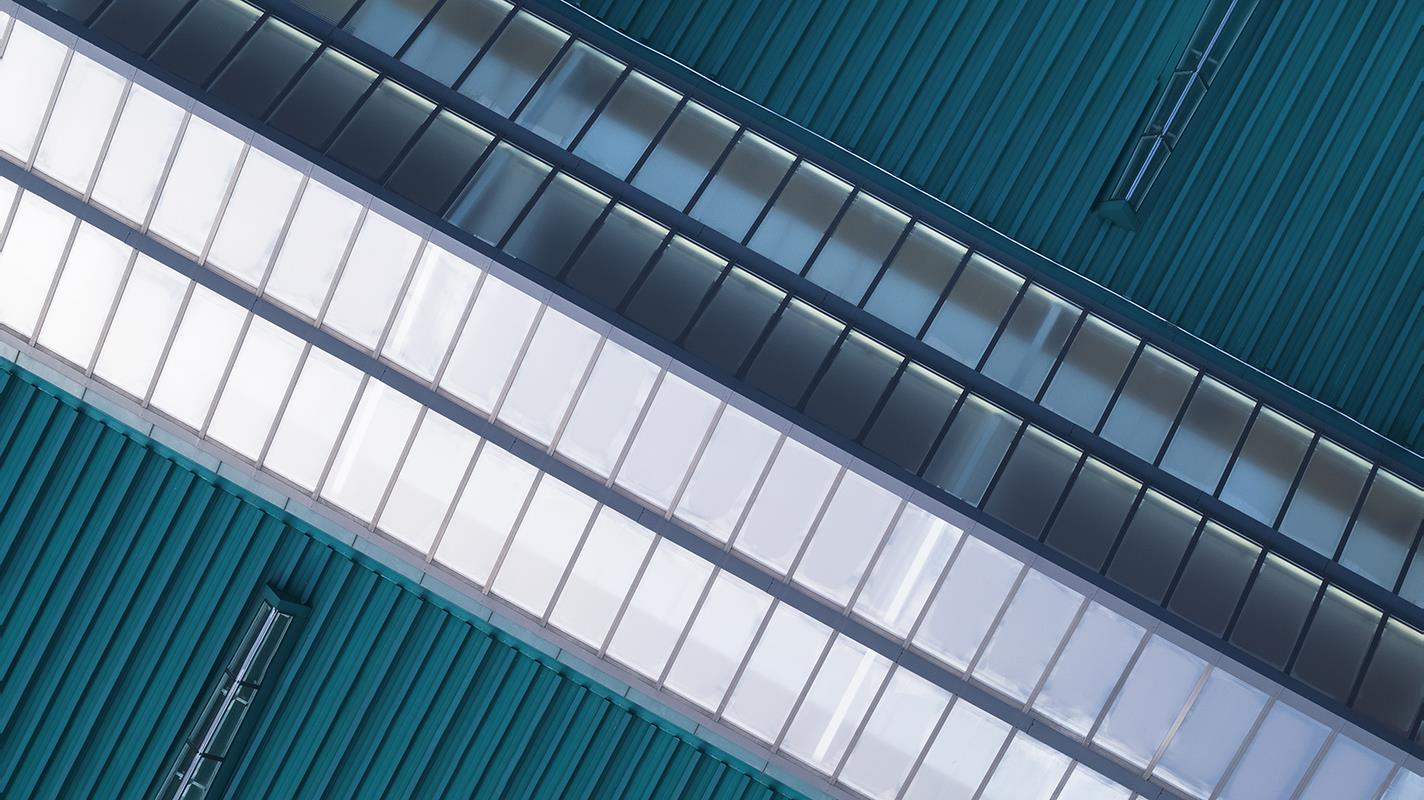

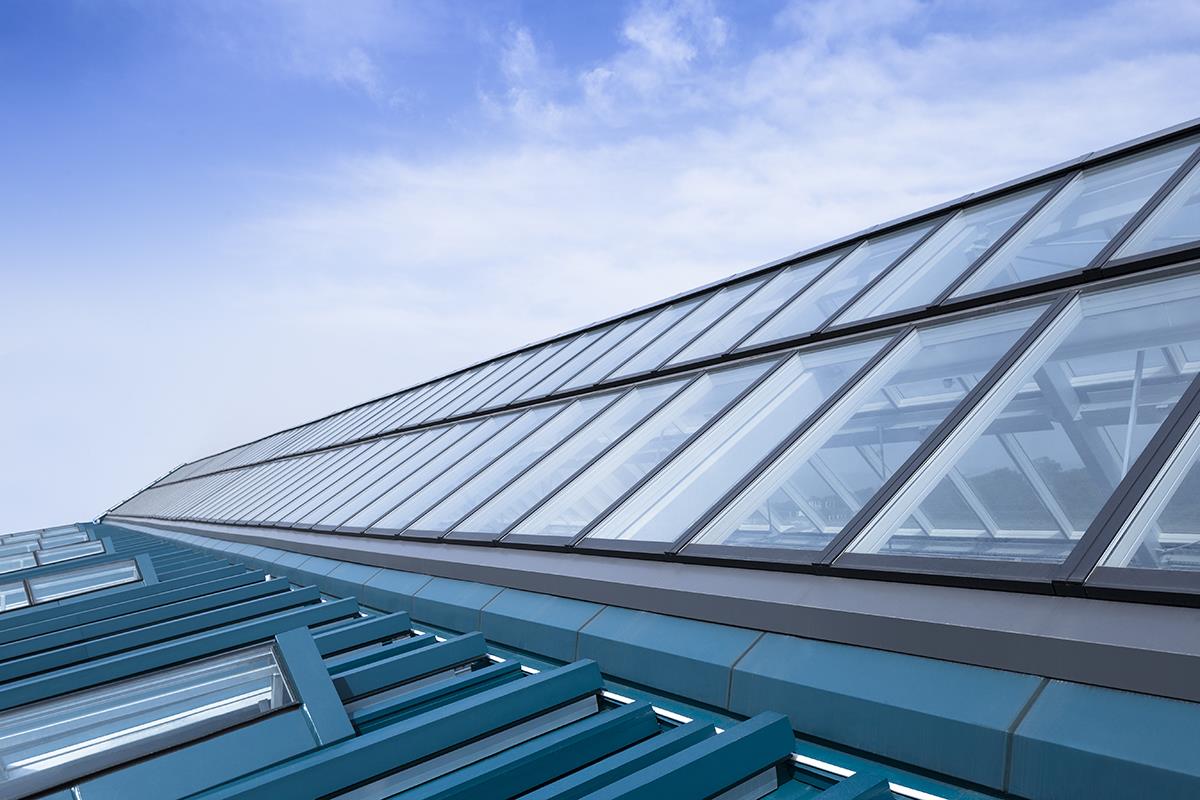

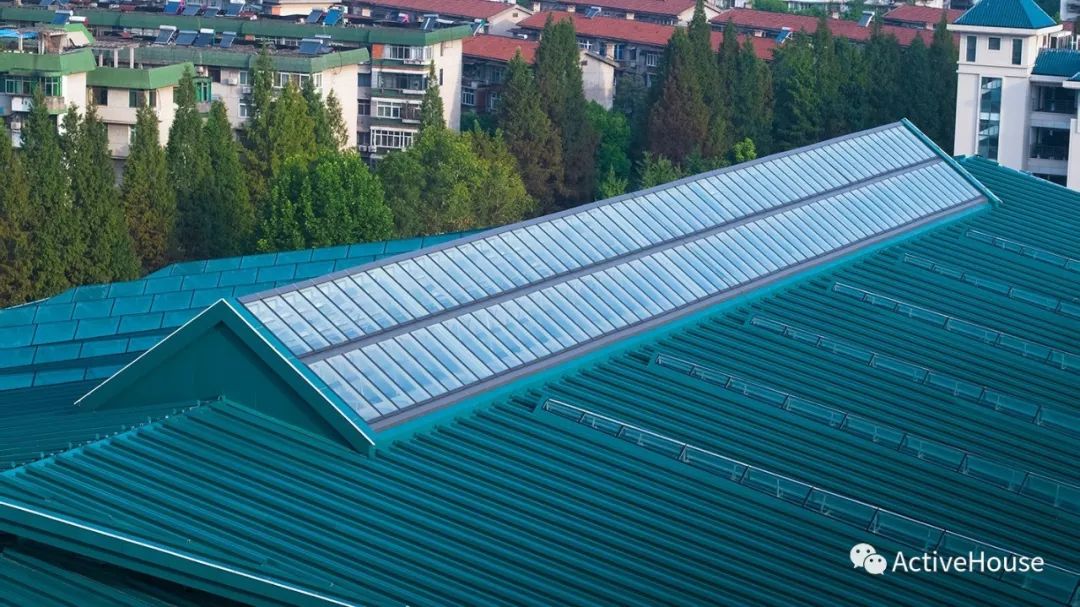

体育馆主馆天窗及智能控制系统

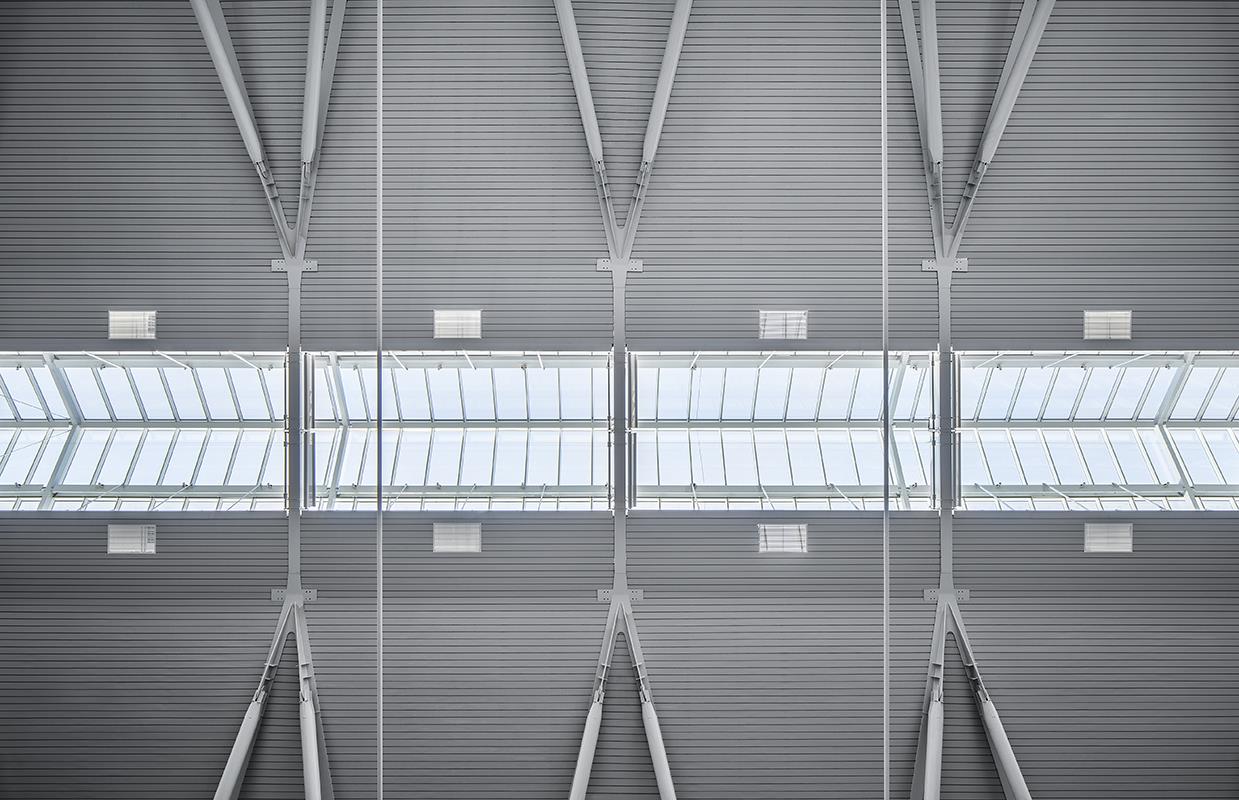

天窗配置有遮阳系统,可拉下卷帘以实现隔热、遮阳和调光,同时不影响其正常开启。天窗下方悬挂穿孔板,起到对入射光线的散射和过滤作用,避免室内炫光。

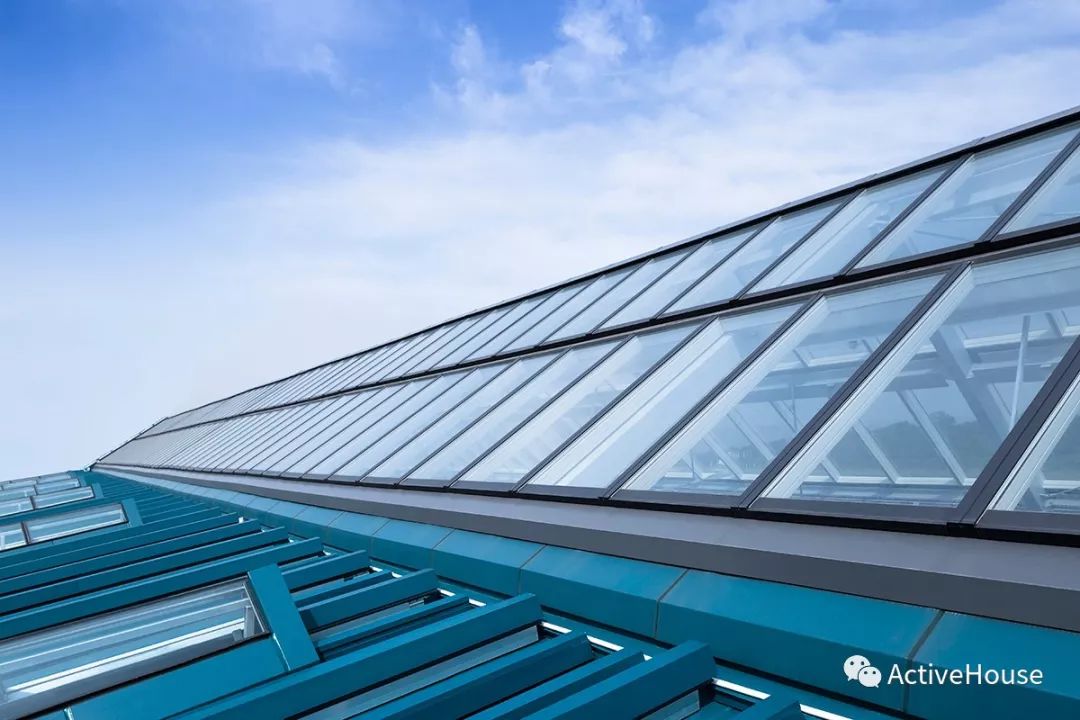

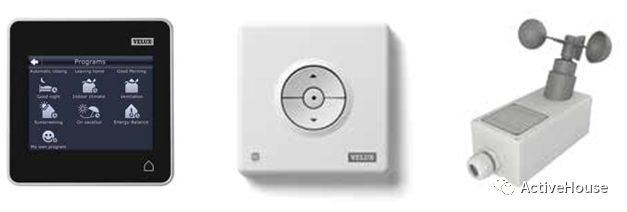

威卢克斯VMS智能模块化系统窗





 主体空间自然采光设计效果评估



自然采光参考标准

项目自然采光的效果评估参考《建筑采光设计标准》(GB50033-2013),湖北武汉属于IV类地区,由此查得光气候系数K1.1,室外临界照度值取13500 lx。评价自然采光效果的主要技术指标包括采光系数、采光均匀度,特定情况下还需控制影响采光质量的采光方向、直射光照射和眩光等,本项目重点考察室内体育活动场地的采光系数。




模拟方法

采用Ecotect分析主馆和副馆大厅室内光环境。Ecotect可以针对各种自然采光和人工照明环境作精确地分析和评估,同时给出包括采光系数、照度和亮度在内的一系列标准控制指标,采用全阴天模型(这是一种最不利的采光条件),适合于对建筑进行综合采光评价。



结果分析

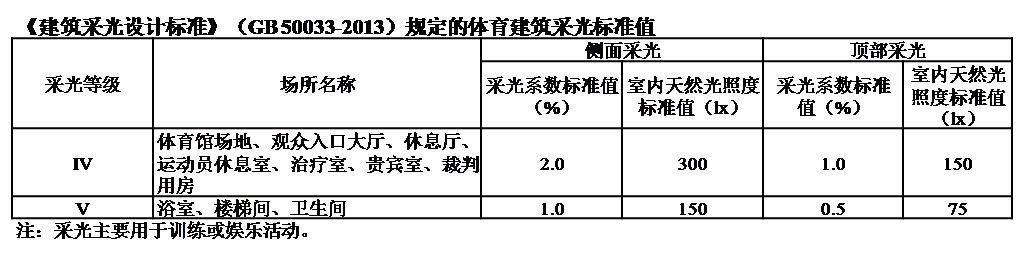

《建筑采光设计标准》(GB50033-2013)规定了体育建筑的采光标准值不应低于下表,本项目主要依靠顶部采光,因此采光系数达到1.0%即可满足规范要求。



从模拟结果可见,对于本项目中体育馆主馆和副馆比赛大厅,即使采用采光系数达到2.0%的标准,主馆和副馆大厅活动场地基本均能满足要求。场地区域采光分布均匀,场地光环境满足体育训练和娱乐活动等多功能需求。从建成效果看,体育馆主馆和副馆大厅光环境效果令人十分满意。

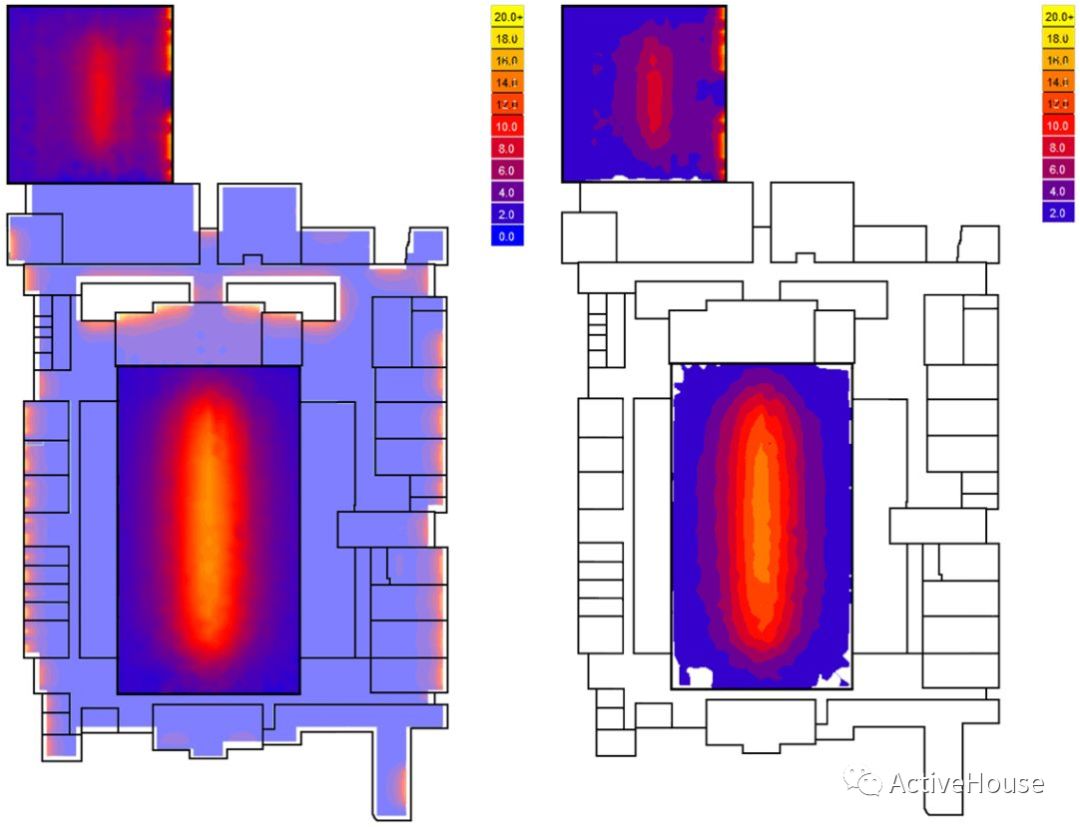

体育馆首层采光计算分析图-DF≥2.0%部分(左渐变图,右等值线图)




 建 成 评 价



武汉大学卓尔体育馆已经完工,在201809月投入使用,场馆为了既满足赛事需求,又便于后期开展多种类体育活动,在不增加造价的前提下,充分利用科技手段对场馆功能进行优化。充足的自然采光通风,平时不需要灯光就能满足基本教学等需求,真正让建筑实现环保、绿色、节能。



武汉大学卓尔体育馆设计中,团队基于对体育建筑自然采光的长期研究和实践积累,结合高校体育馆的多功能性,设置与之相匹配、灵活适应的采光策略,选择合适的采光形式、构造和产品,设置光线调节装置,采用智能天窗,适应不同使用模式之间的切换,有效保证自然采光设计切实改善室内光环境,提高室内人员舒适性,降低人工照明能耗。

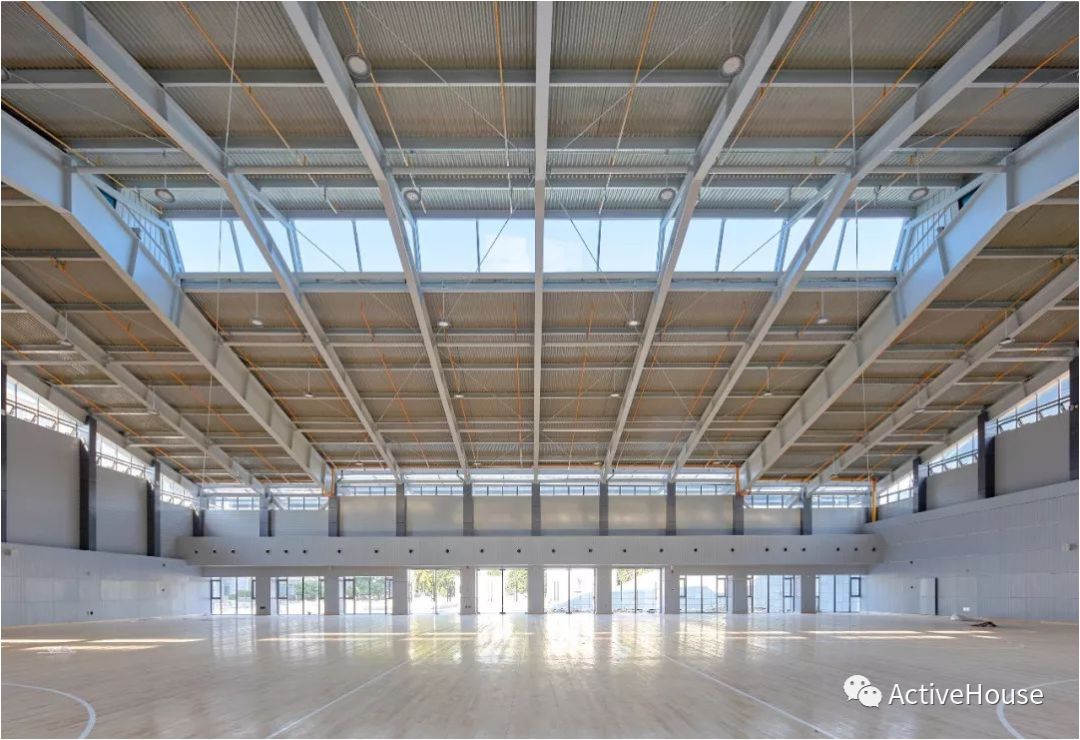

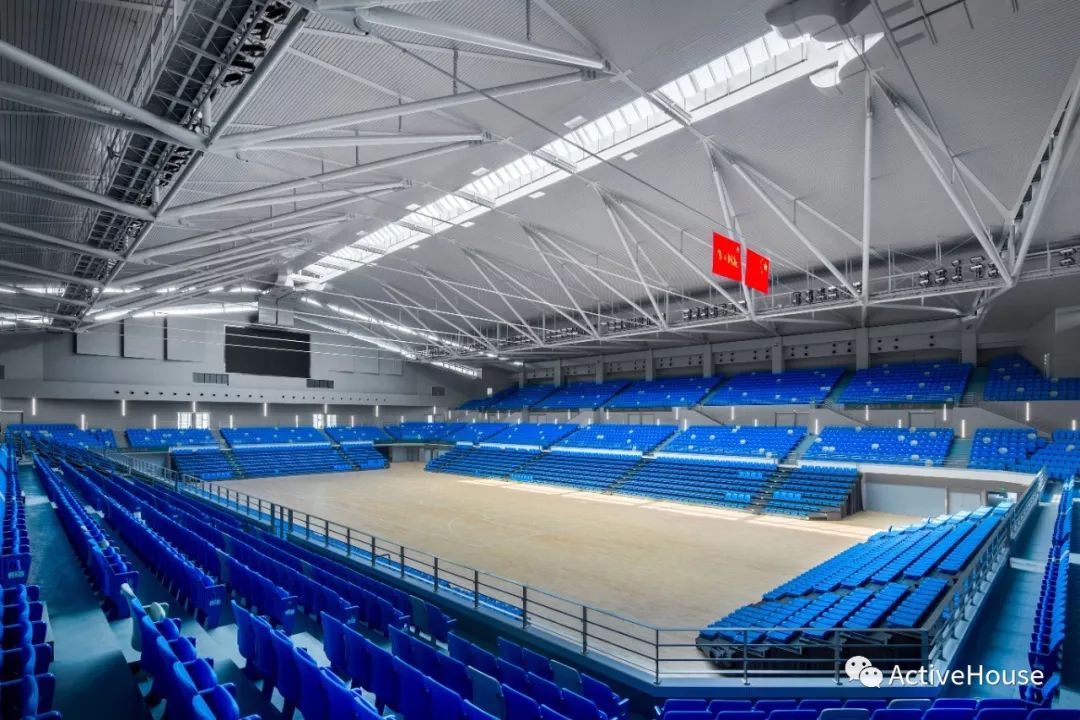

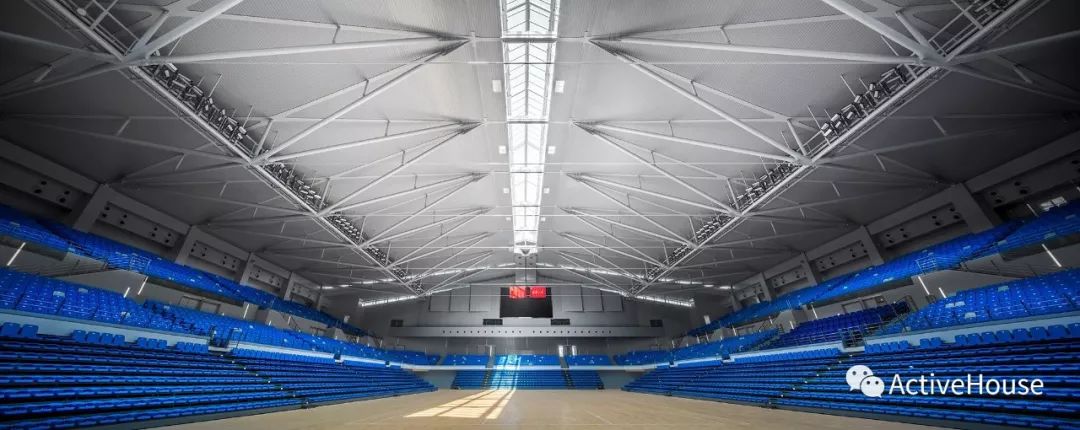

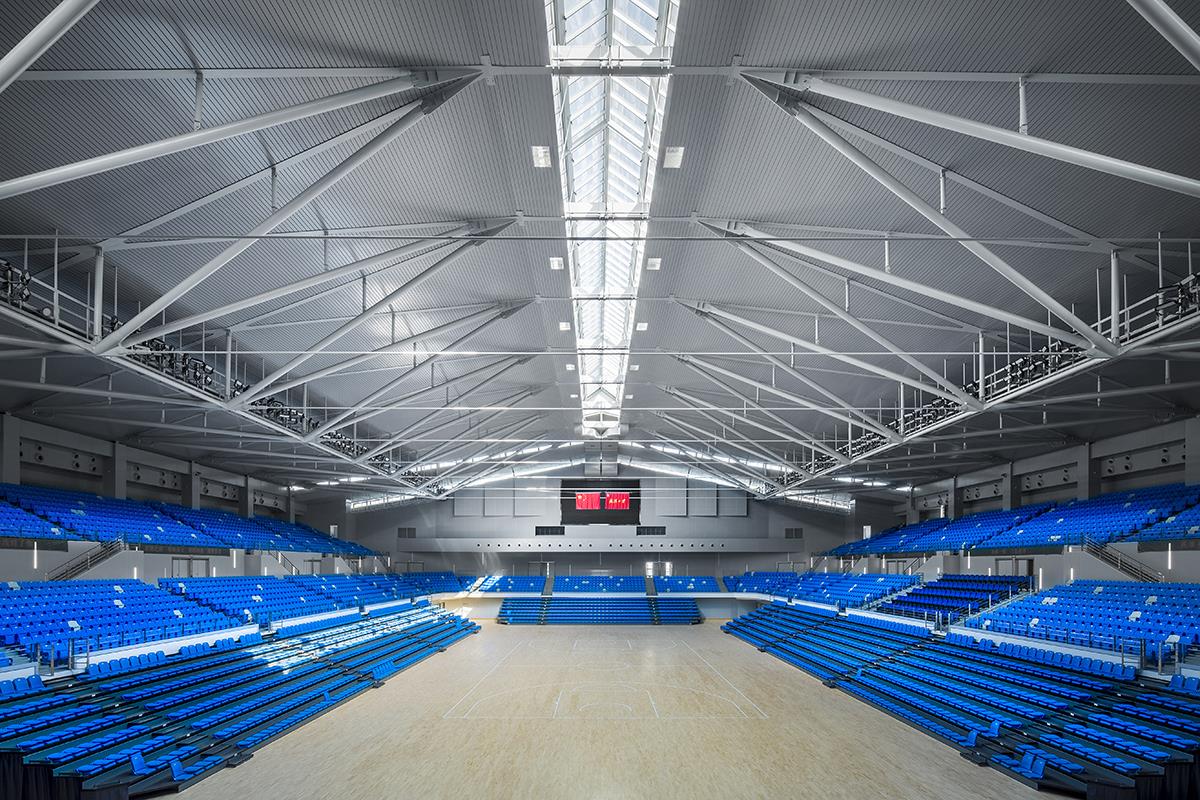

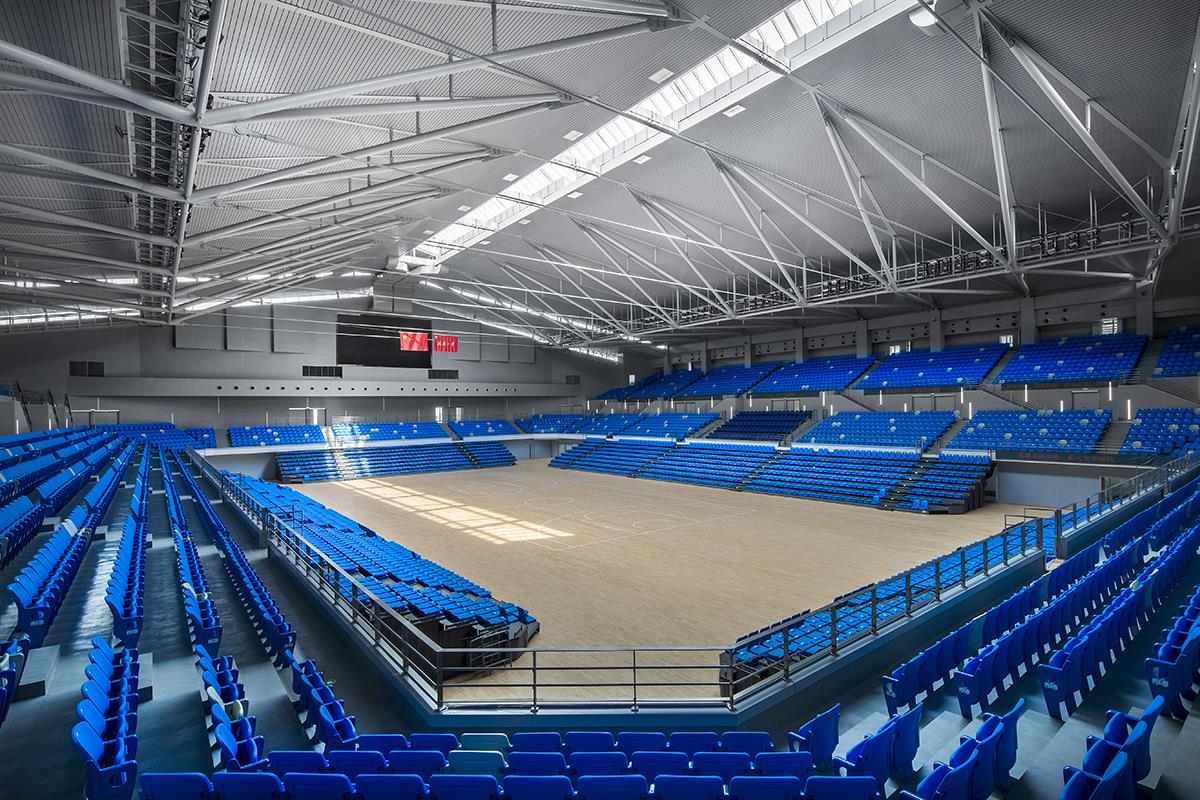

体育馆大厅室内照片(上为主馆大厅,下为副馆大厅)


自卓尔体育馆建成以来,已承接多项大型活动。

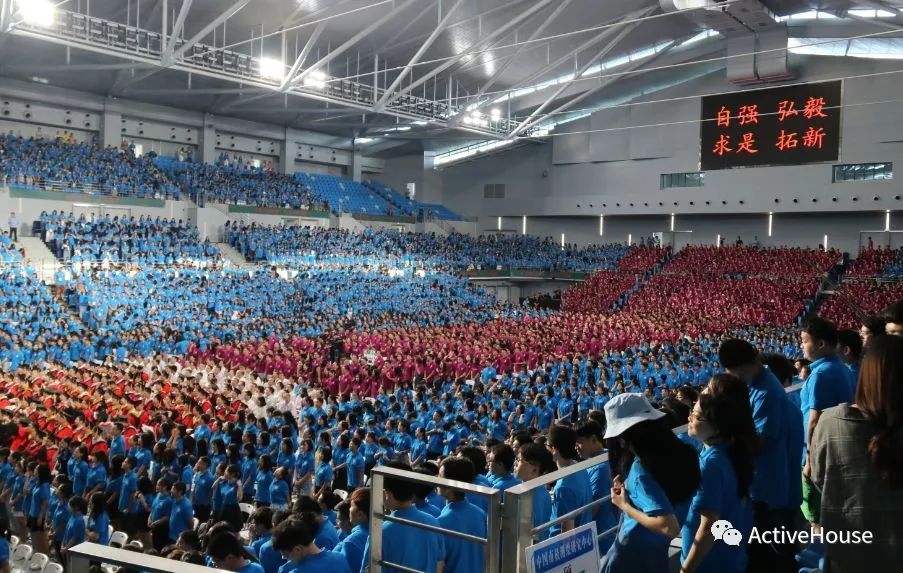

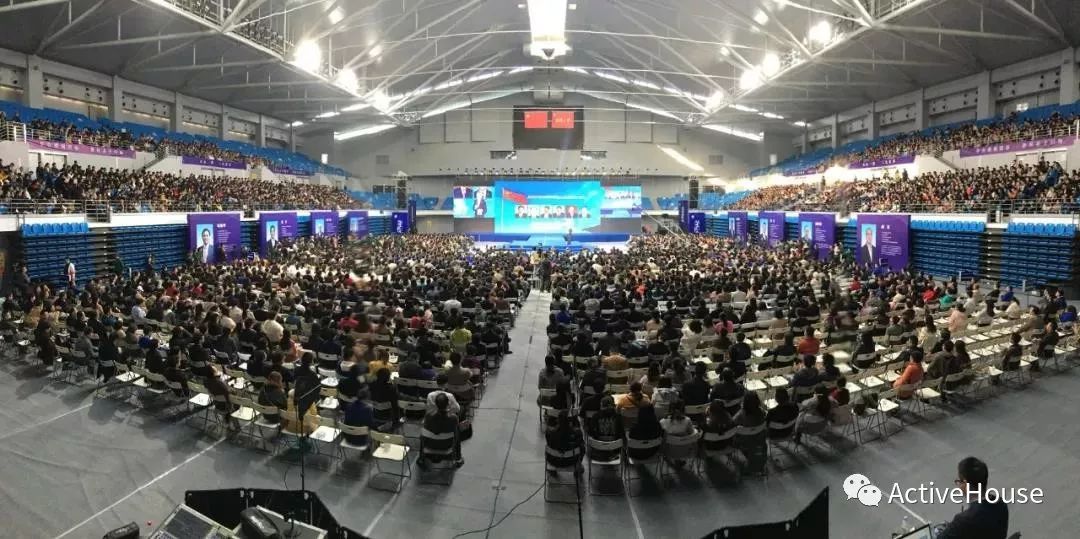

2018年武汉大学秋季新生开学典礼在卓尔体育馆内举行。


2018年11月24日,第五届校友珞珈论坛在这里开讲,雷军、陈东升、阎志向等著名校友成为主讲人。


2019年10月,第七届世界军人运动会(Military World Games)-羽毛球比赛即将在这座现代智能的体育馆进行。这是继北京奥运会后,我国举办的规模最大的国际体育盛会,是武汉承办的规模最大级别最高影响最广的国际盛会,同时也是武汉大学首次承接国际体育赛事。届时卓尔体育馆不仅能为参赛运动员提供专业、舒适的比赛场地,也能让现场观众感受到它的绿色科技,未来将会承接更多室内单项运动的国际性大型赛事。


爱拼才会赢!“卓尔体育馆”拼图等你来战!

←左右滑动即可完成拼图→

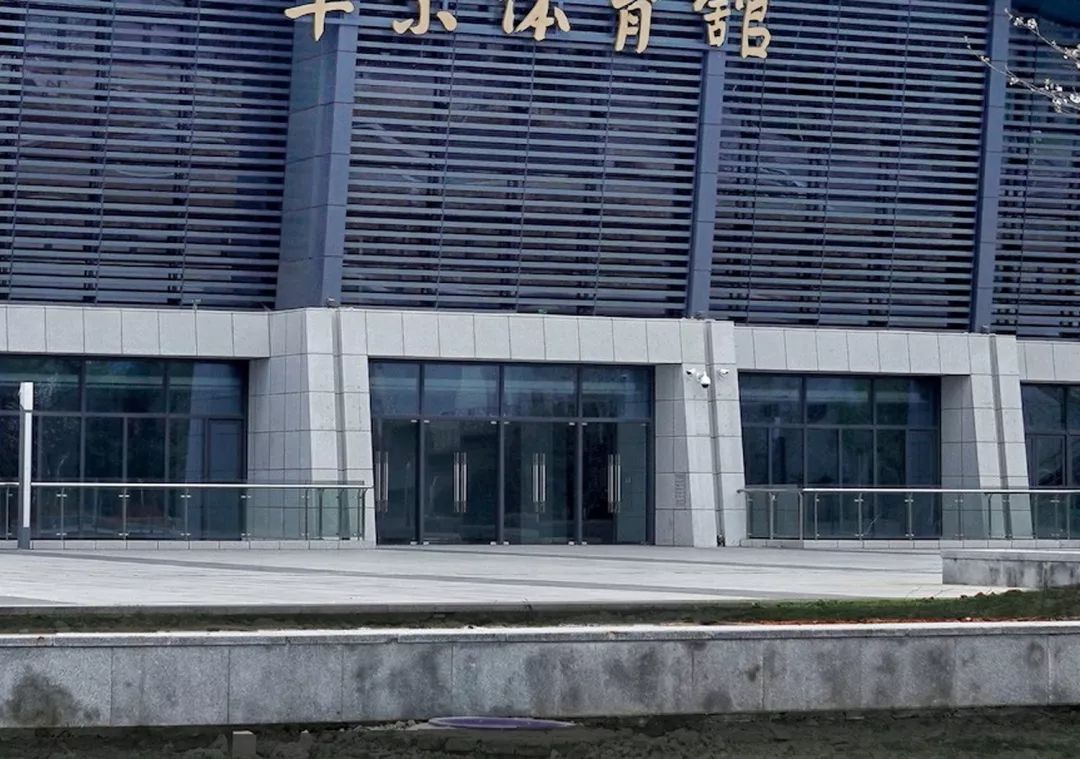

武汉大学大学生体育活动中心(卓尔体育馆)

摄影来源:杨超英、卓泓铎、马铁军
