坡屋顶

万科美丽洲教堂

项目地点杭州

上海电影博物馆

项目地点上海

孟良崮纪念馆

项目地点山东

方案特点

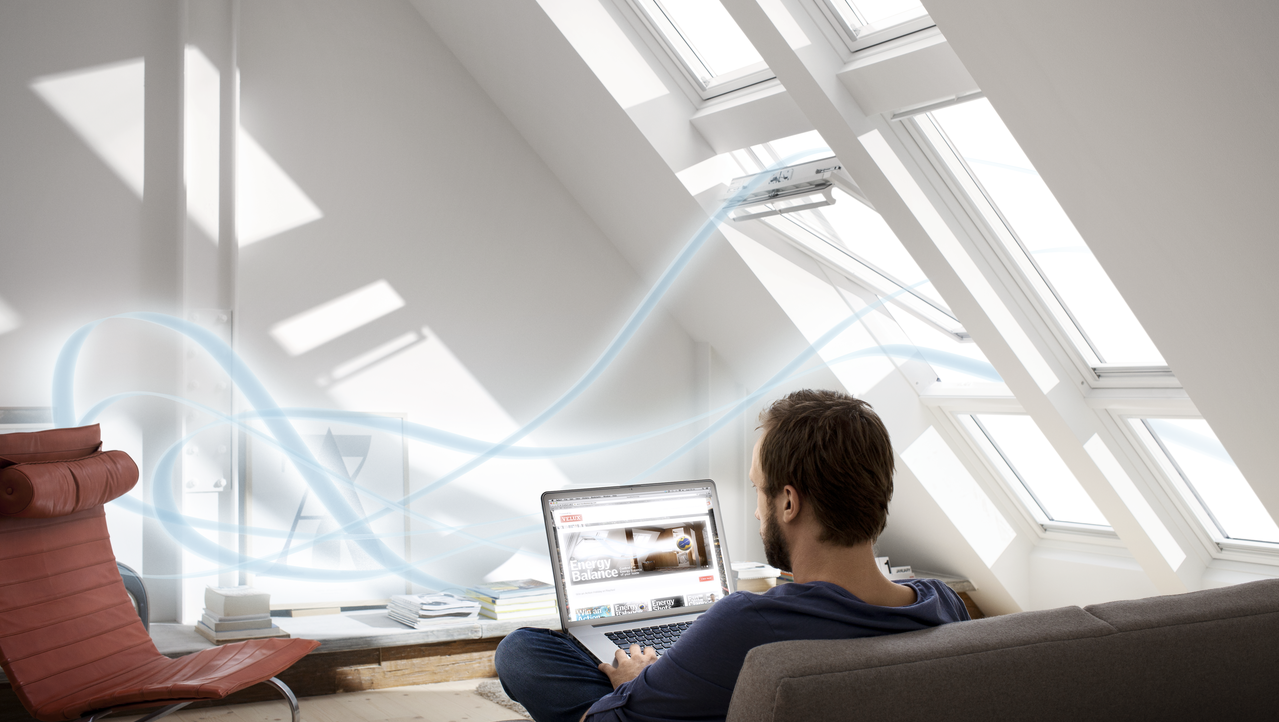

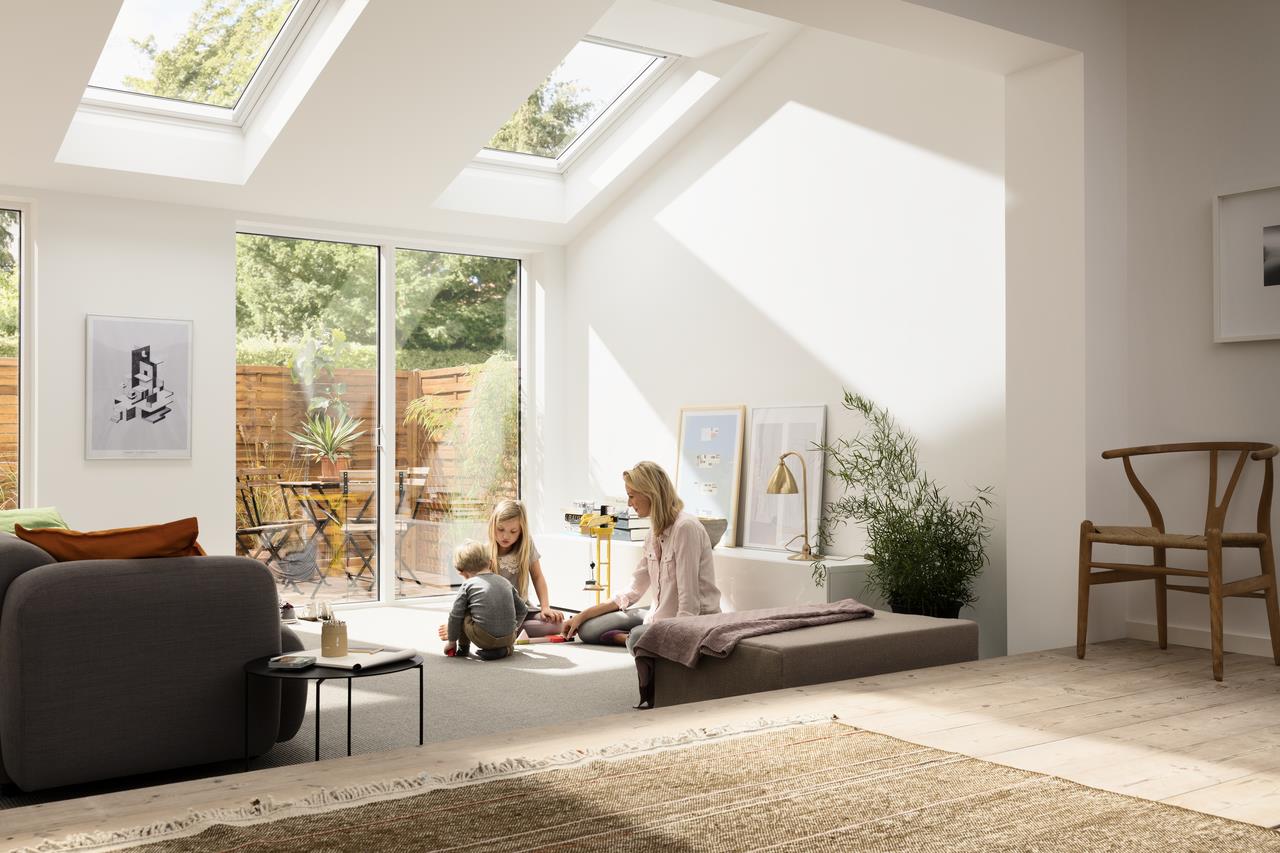

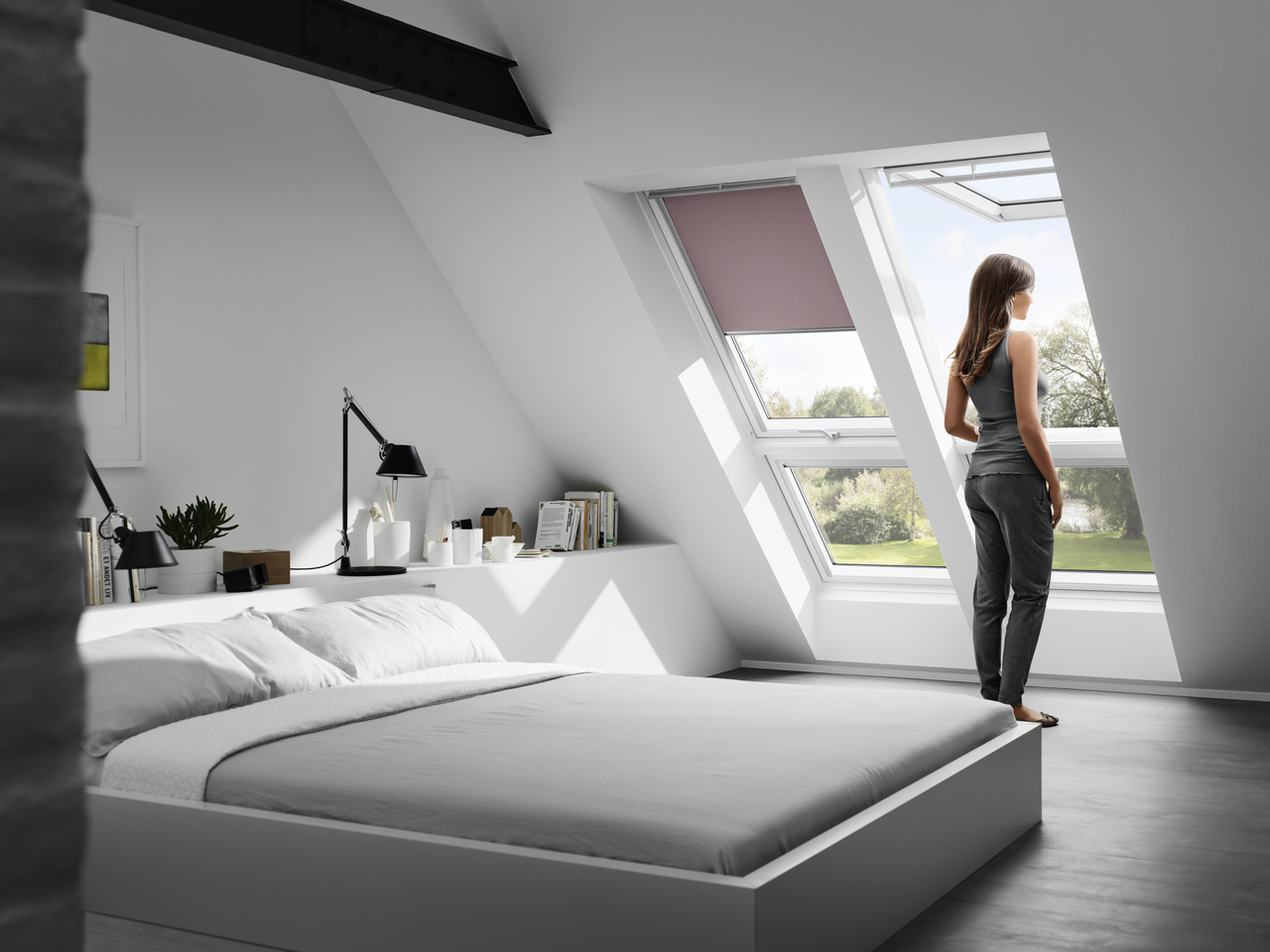

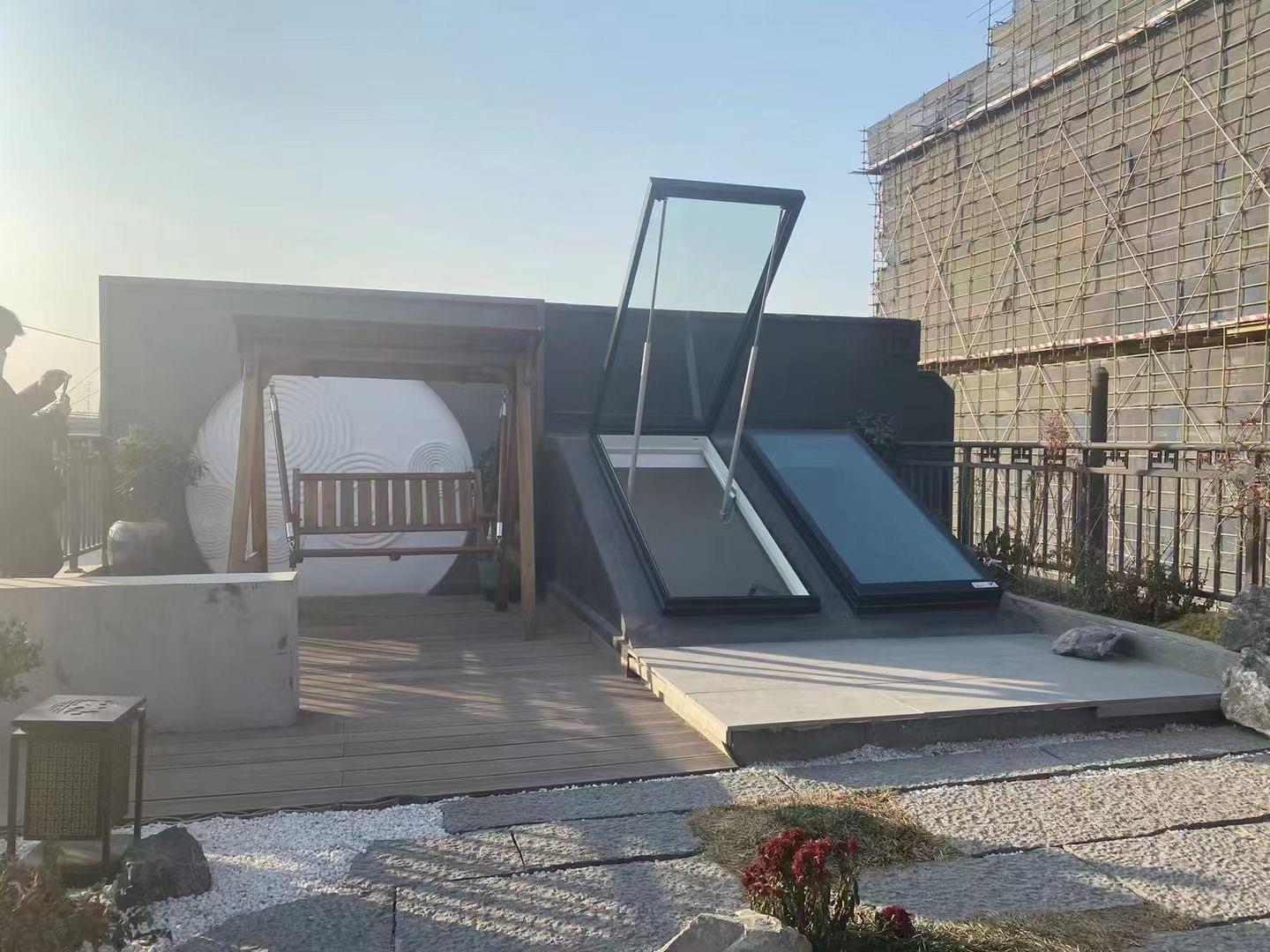

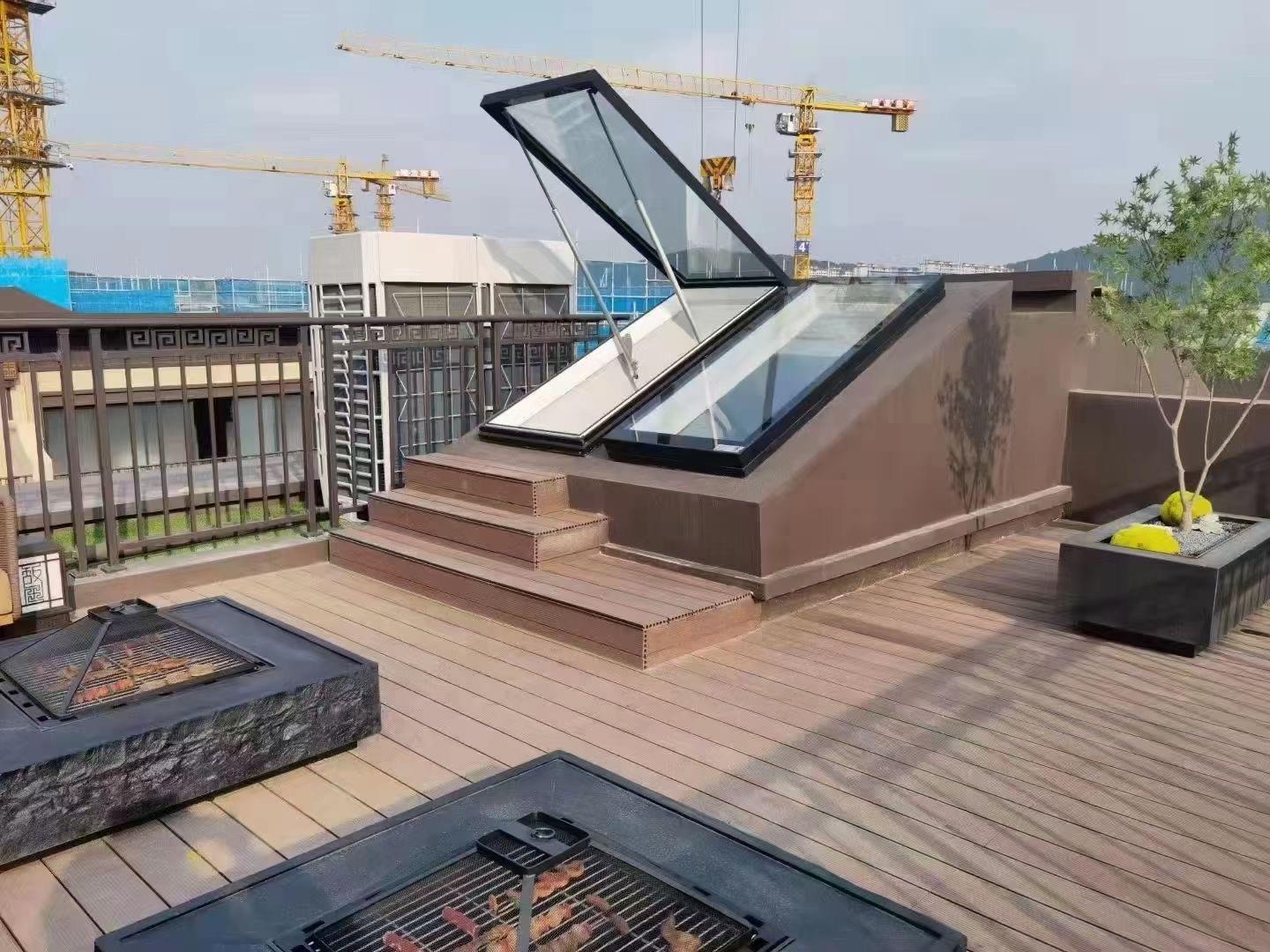

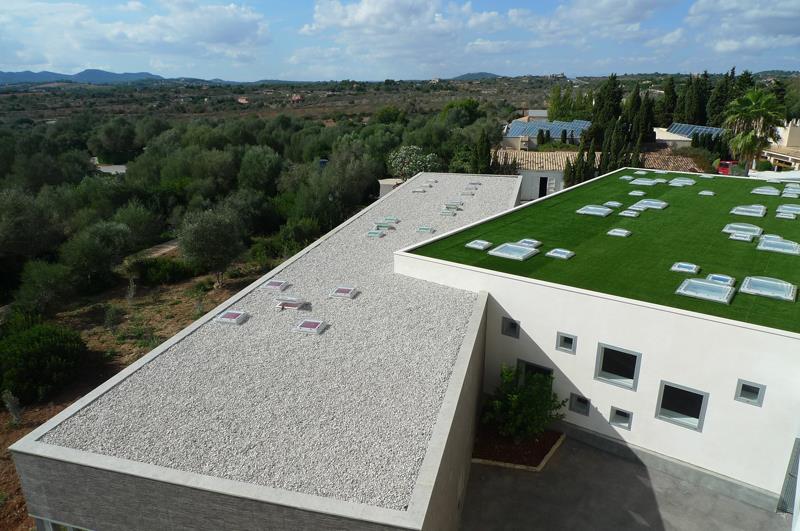

◆ 通过天窗引入阳光和自然清新的空气,创造顶层明亮宜人的生活居住环境

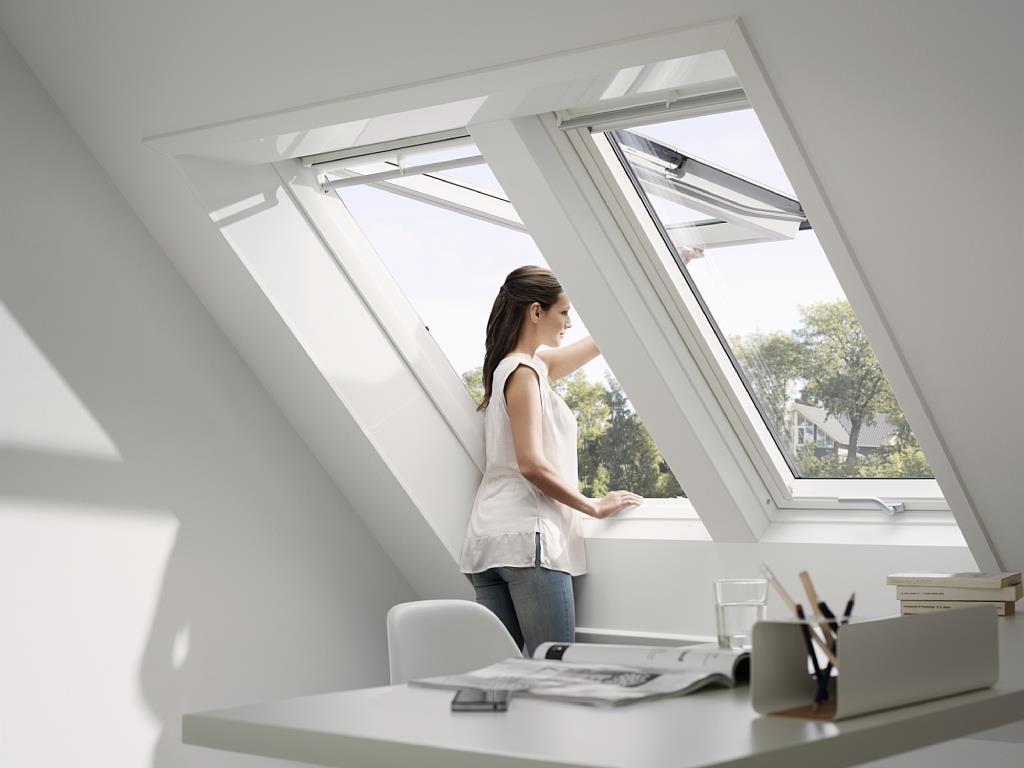

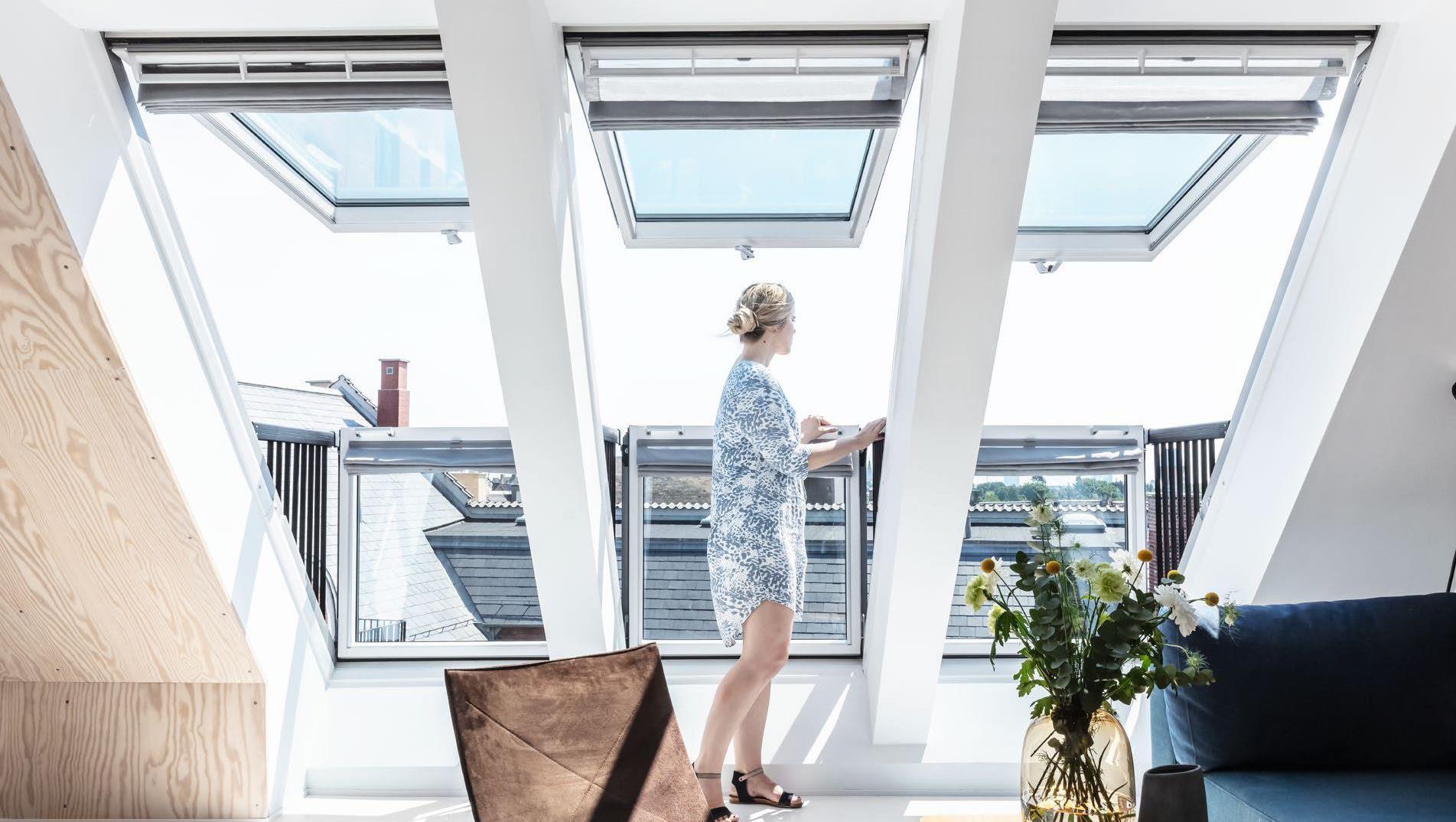

◆ 提升阁楼间的居住舒适度,创造更多可利用空间

◆ 有效提升土地利用率


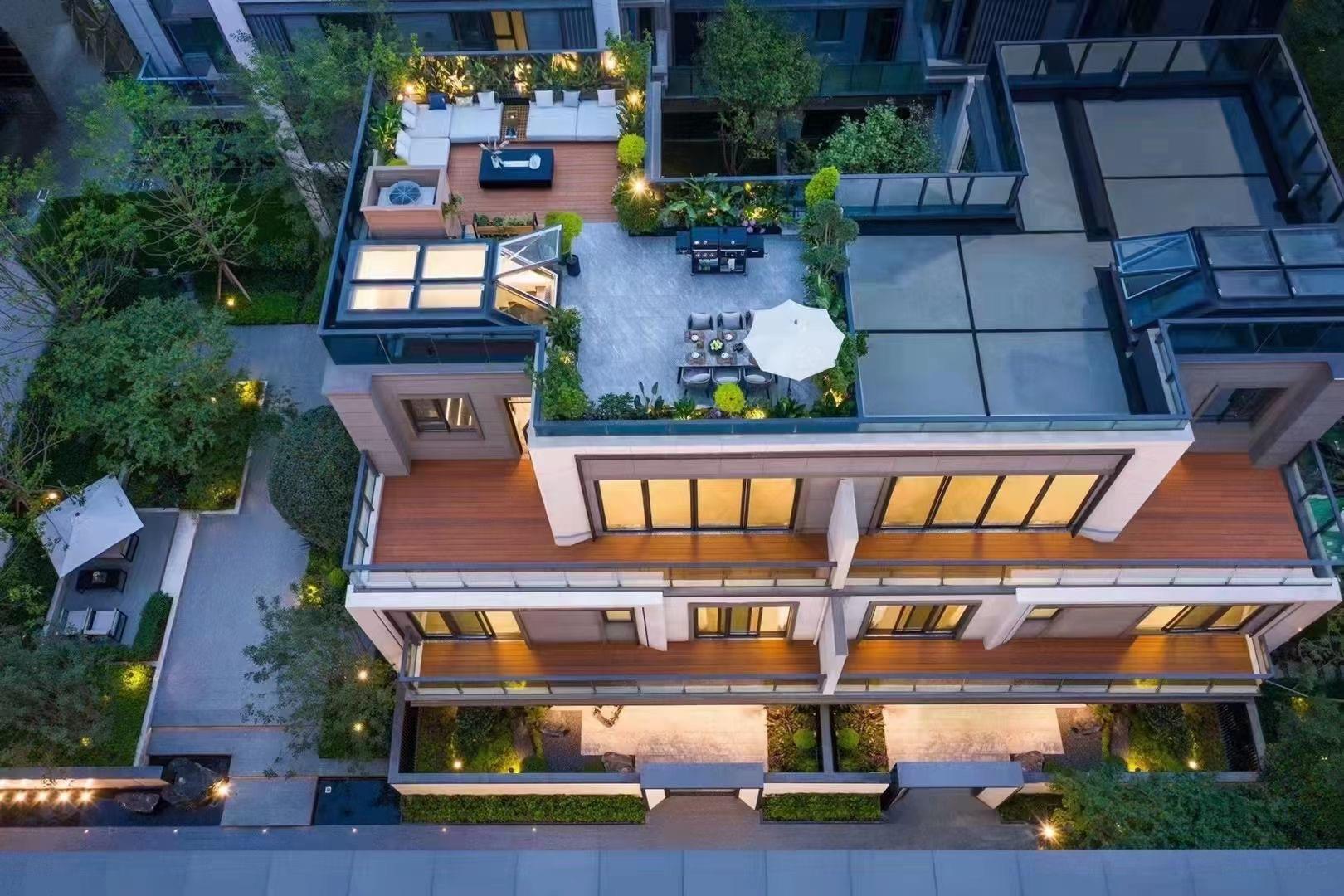

适用建筑:别墅、多层住宅、会所等

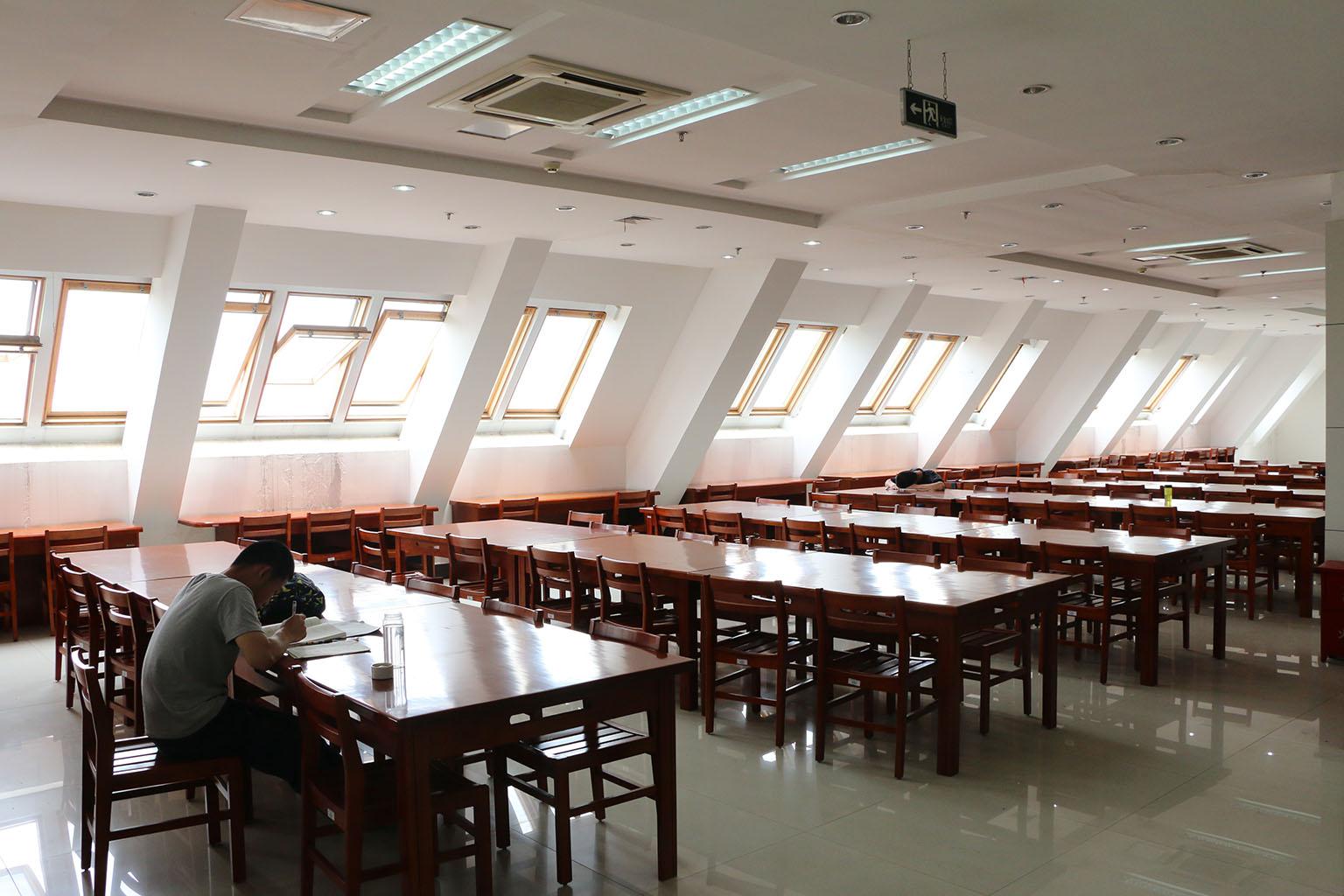

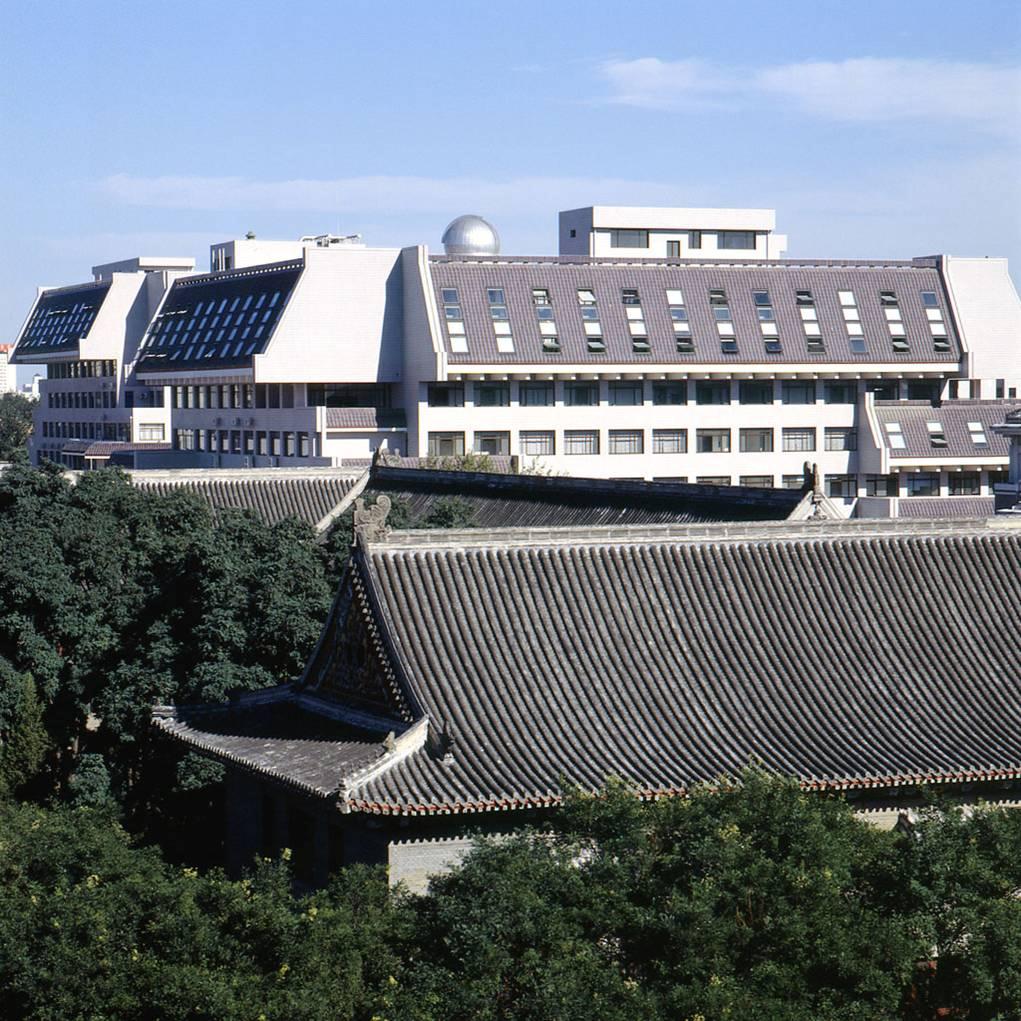

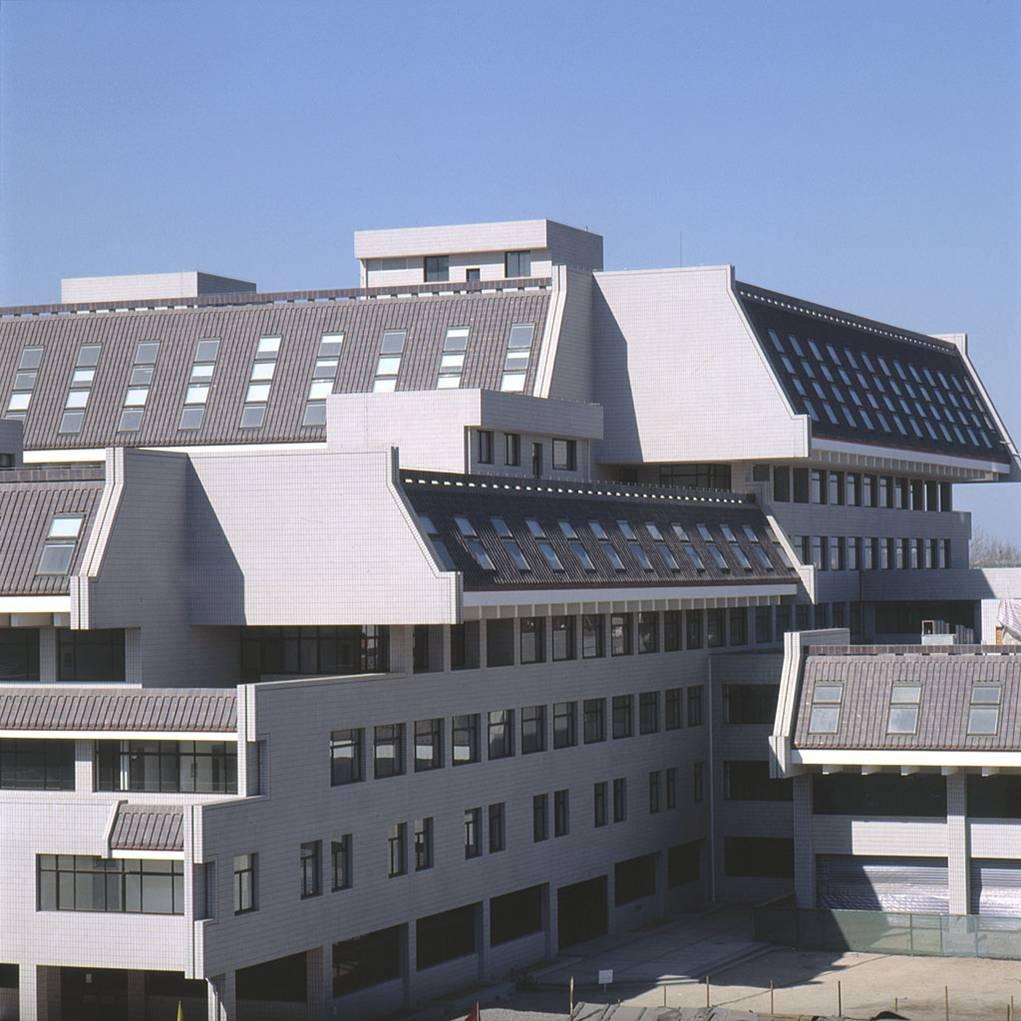

北京大学教学

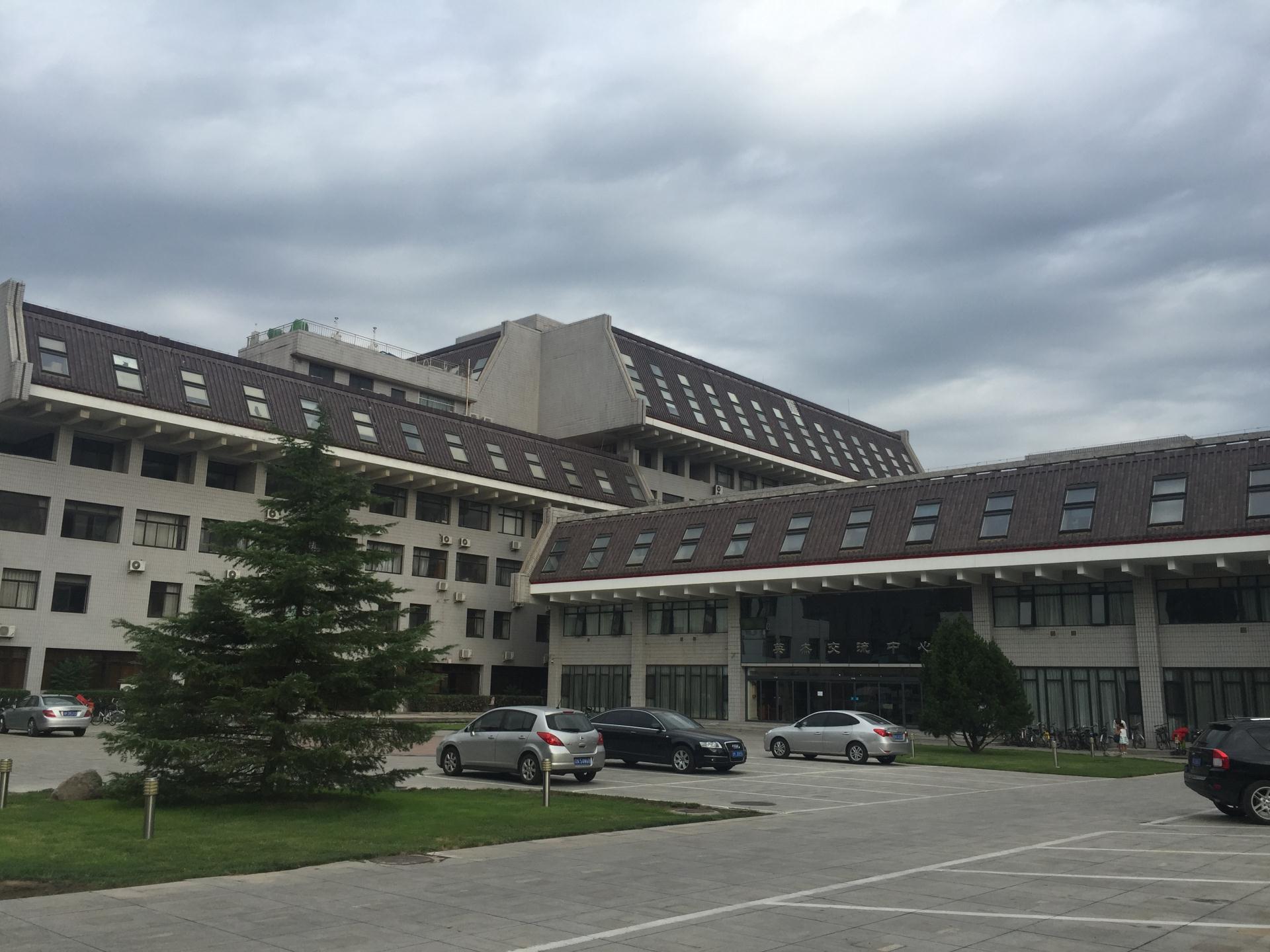

武汉科技大学

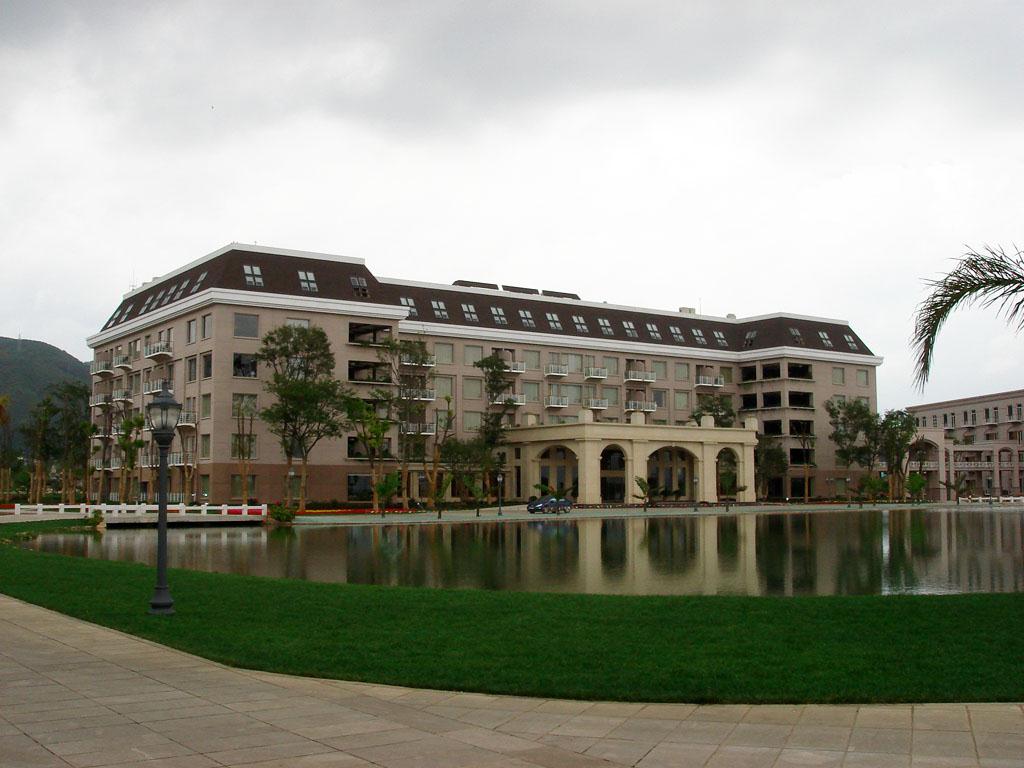

昆明湖泉酒店


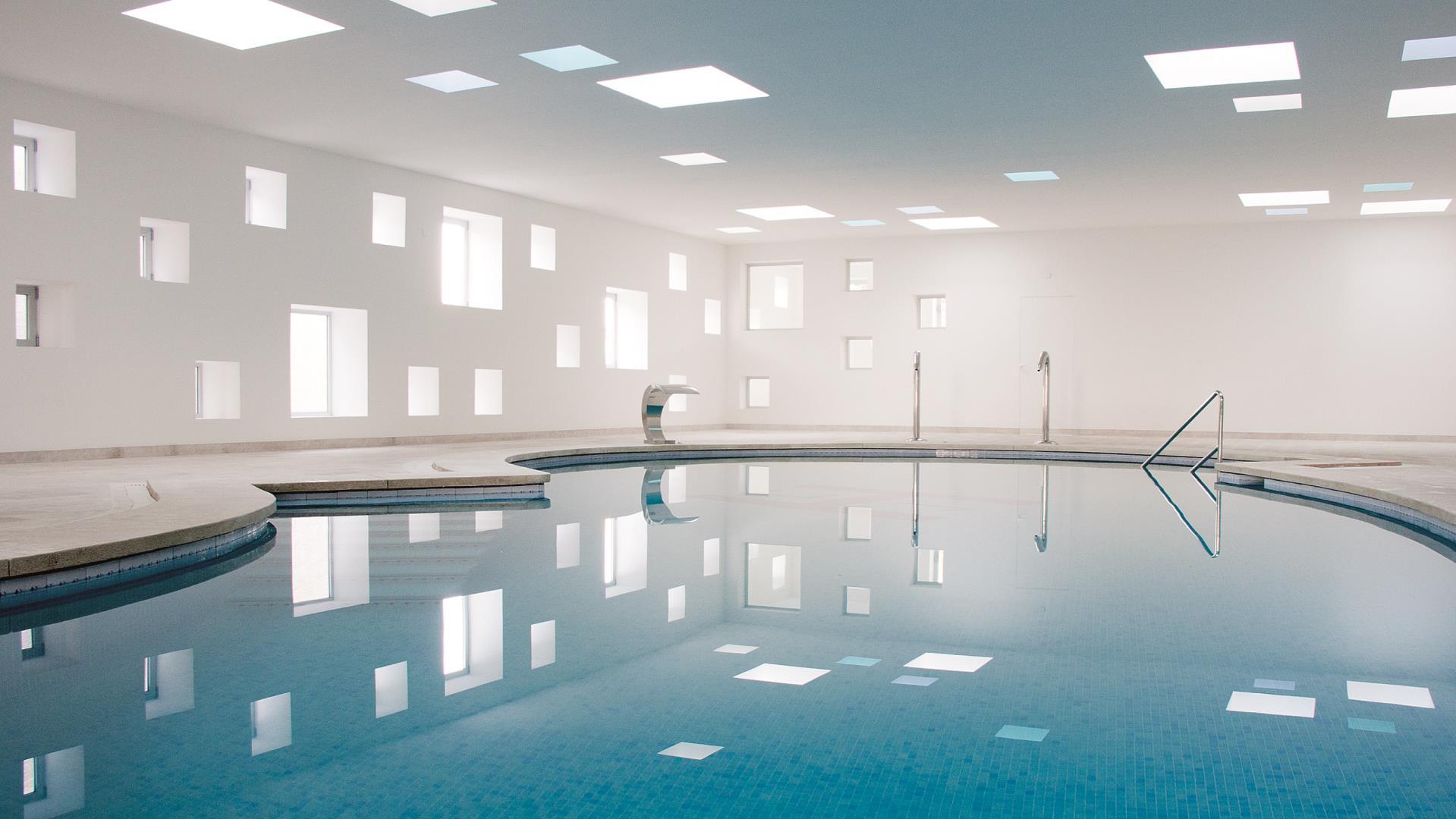

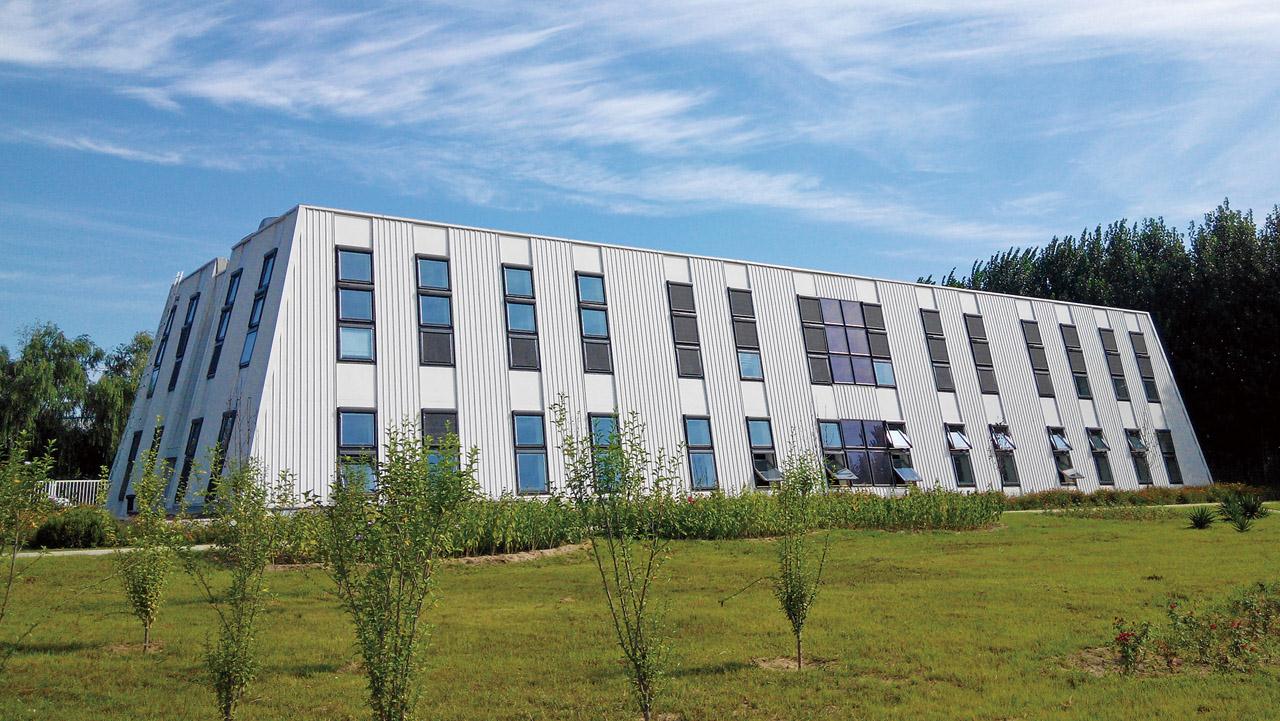

设计要点

◆ 坡屋面营造的灵动空间,改变了方正空间的单调;

◆ 采光的纵向加深,提升了室内空间的光照均度;
◆ 变换的第五立面丰富了城市的天际轮廓线
◆ 形式各异外装材料与威卢克斯的灰色眼睛融为一体

设计注意事项:

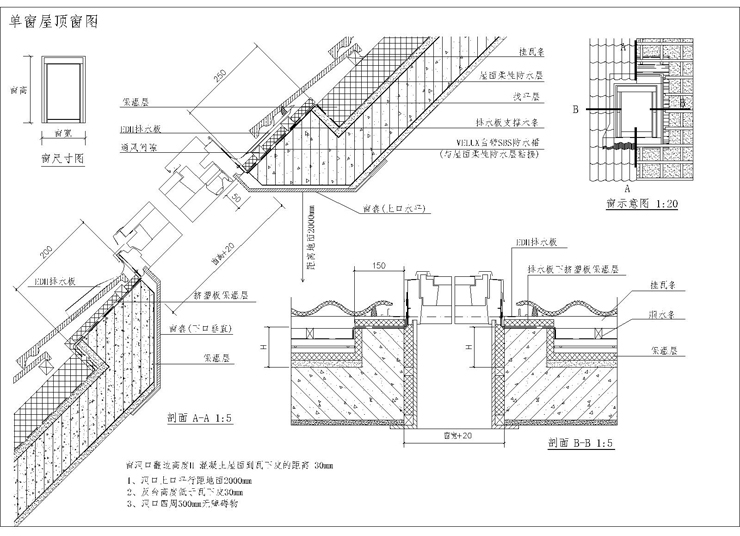

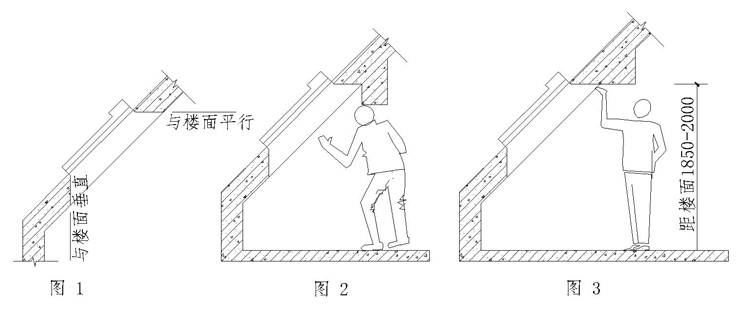

◆ 屋顶窗洞口上下口的结构形状,以确保室内的采光与美观。
◆ 由于结构要求需设梁时,请注意梁对室内的影响
◆ 为预防结露,请注意不同情况下窗台板的位置、暖气的位置,以保证热气流的循环

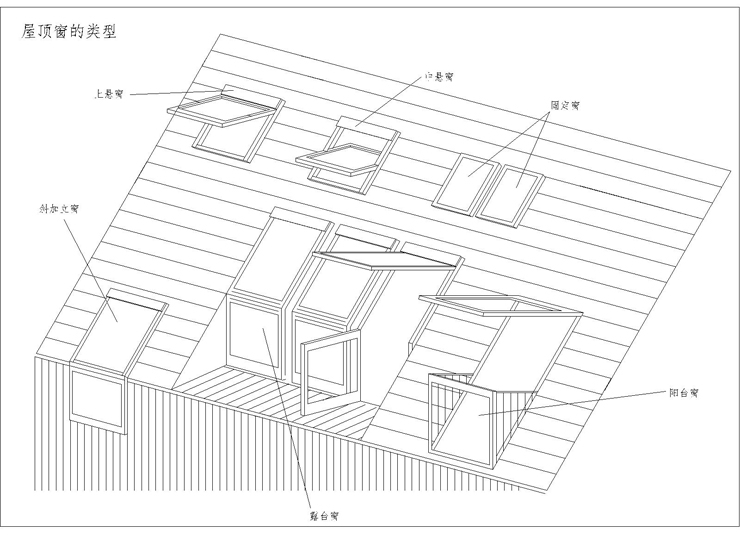

窗组合方式、原则:

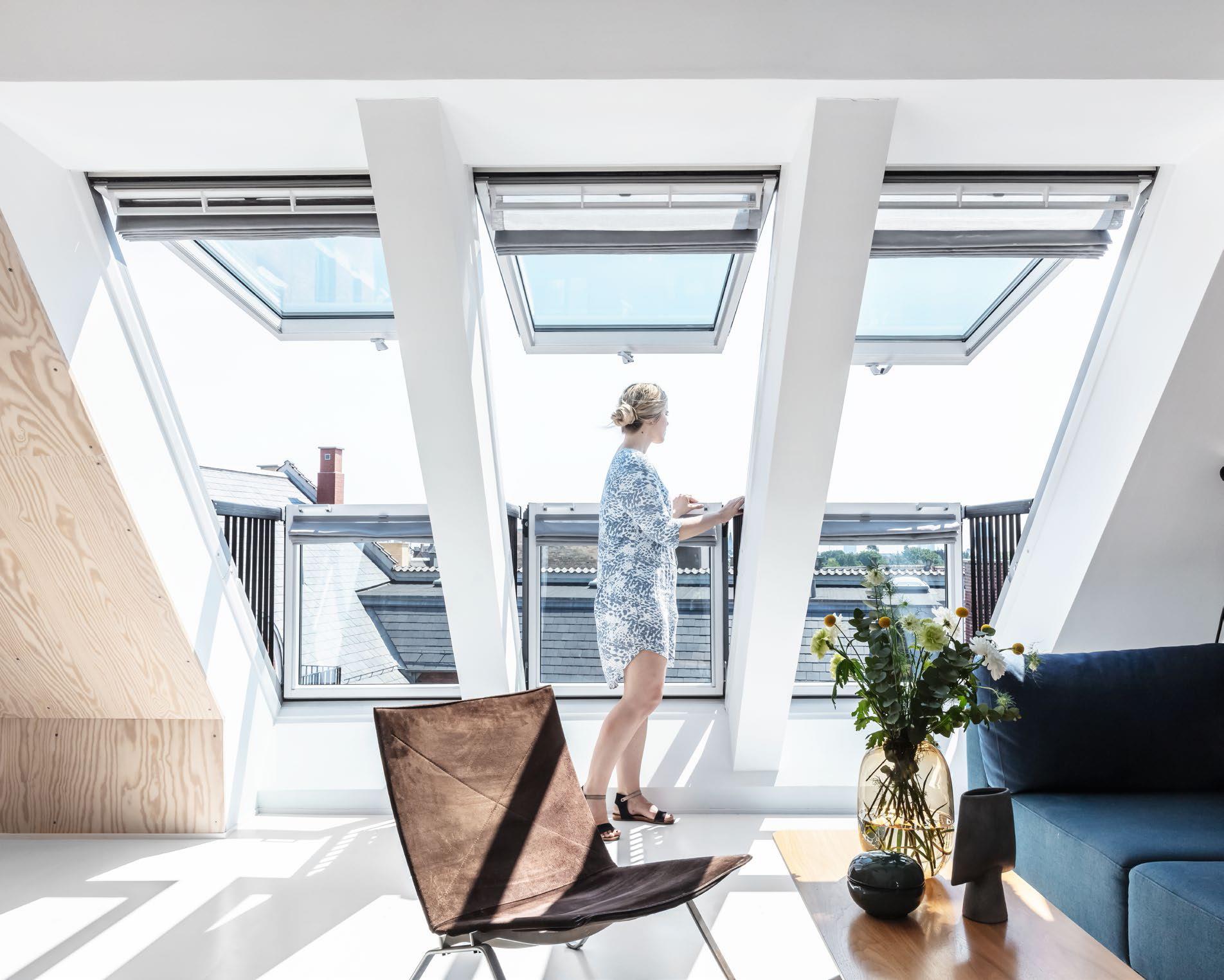

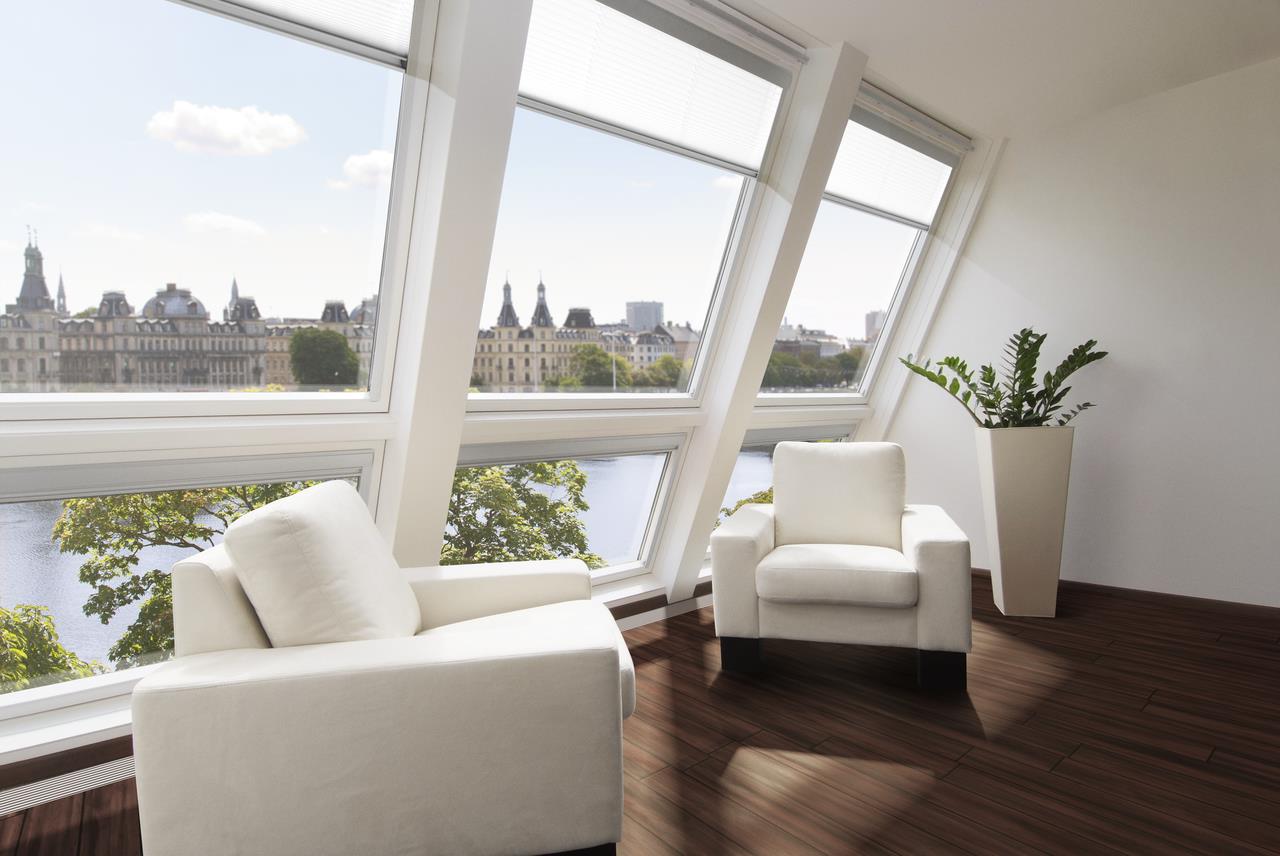

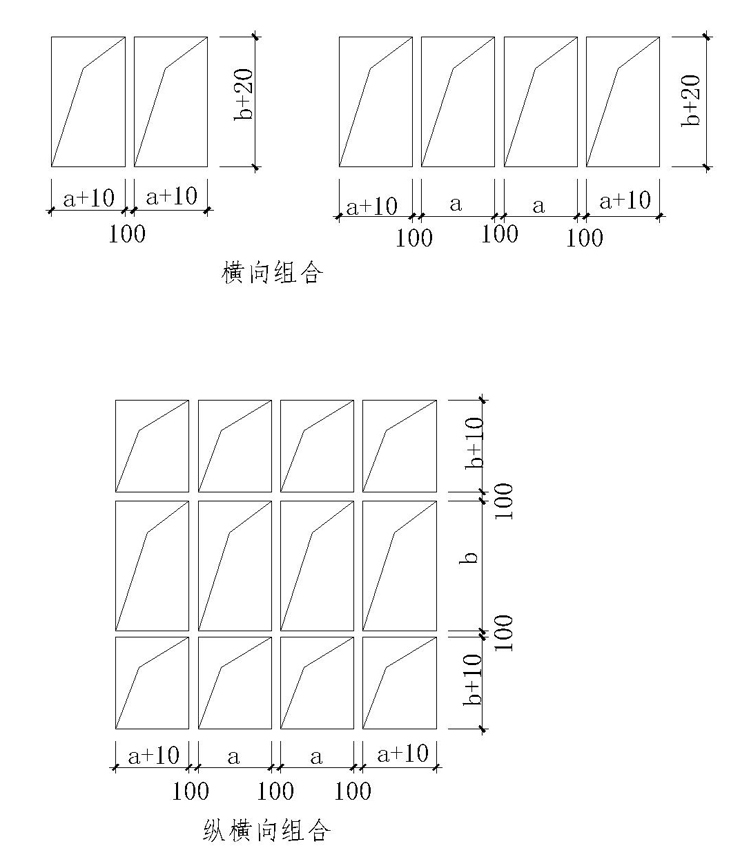

屋顶窗组合:
(1)屋顶窗除能单个安装外,还能进行多种不同形式的组合,屋顶窗的组合数量不限。
(2)横向方向上进行组合,组合方向的高度要相等;纵向方向上进行组合,组合方向的宽度要相等;
(3)纵向、横向方向上组合时,长度方向上高度一致,高度方向上宽度一致。

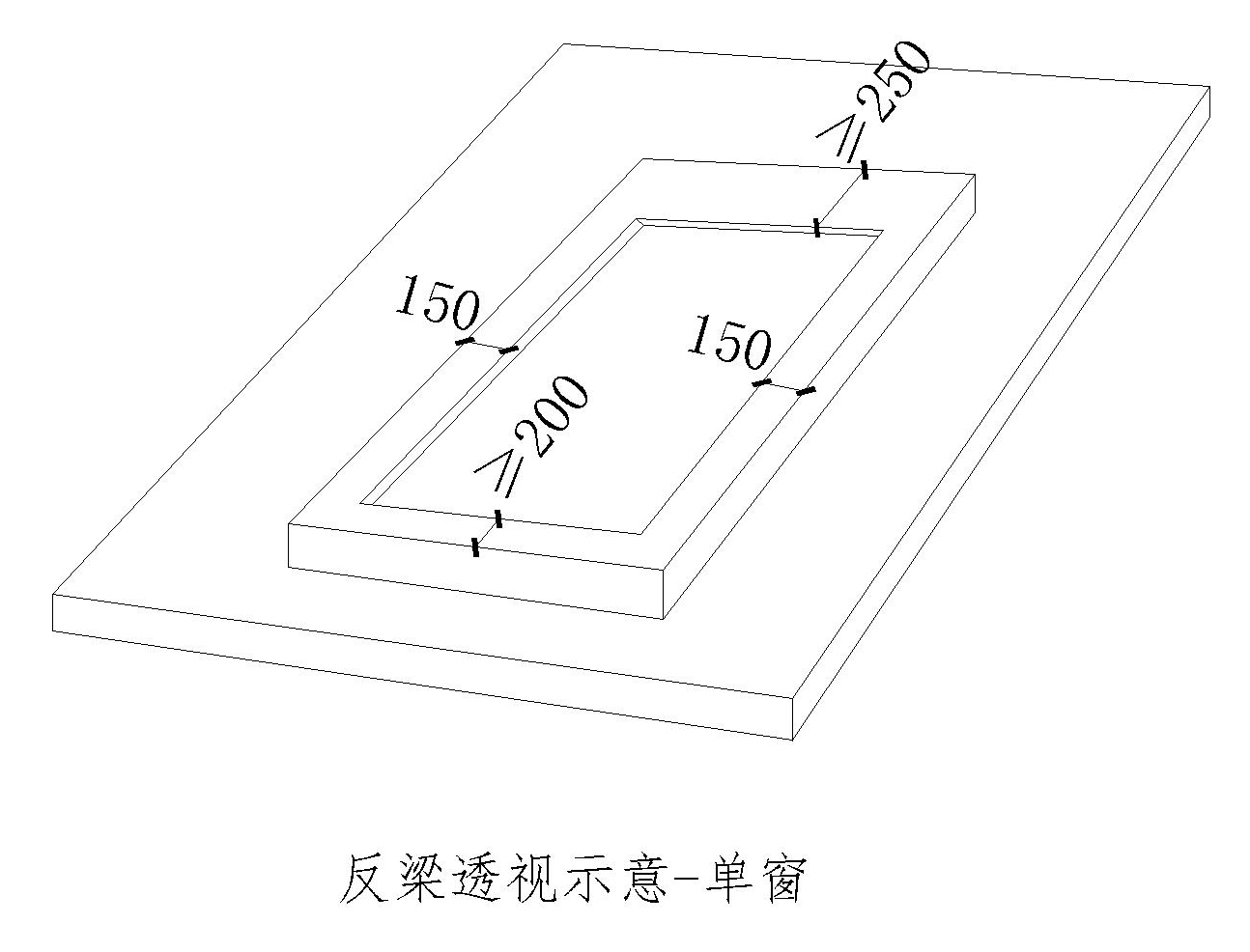

窗洞口周围反梁的设计:

反梁设计原则:
当屋面为混凝土屋面且保温层位于屋面上部时,设计人可视情况设计洞口周围反梁,反梁高出屋面混凝土板的高度为屋面设计中瓦底面至混凝土上表面的距离。
请注意反梁的上下口形状,其皆为异形反梁。当设计中有其它更好的方案解决窗侧面支撑问题且同时便于施工时,此反梁亦可取消。
设计反梁的同时应考虑解决洞口周围冷桥问题。左右两侧的反梁宽度一般可设计成150mm上下两部份的反梁宽度受屋面坡度的影响会有所变化,但一般而言,上部反梁宽度不小于250mm下部反梁宽度不小于200mm.

相关产品

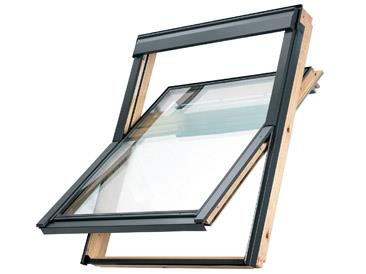

  • 中悬通风换气窗

    中悬式开启方式,通风效果好,清洁方便;具有可通风功能蝶形撞锁合页,可实现既持续通风又保持窗户的锁闭, 安全又保持室内通

  • 中悬智能窗

    无线智能化控制;可实现定时开关通风;Control Pad 触摸式智能控制终端;操作可视化,内置雨水感应器

  • 整体式智能天窗系统

    VMS智能模块化系统天窗

    威卢克斯VMS智能模块化系统天窗创造出满足国际标准和要求的模块化智能产品,适用于公共建筑,尤其是完美解决了建筑中庭自然采光、通风、智能控制和防水的问题。
