2021 Active House Award | Active 二等奖 | 广纸煤仓工业遗产可持续改造项目

浏览量：收藏

恭贺

广州城建开发设计院有限公司、华南理工大学

广纸煤仓工业遗产可持续改造

荣获2021 Active House Award中国区竞赛

Active Sustainable Award 二等奖

广纸煤仓工业遗产可持续改造

项目地址：广州省

设计机构：广州城建开发设计院有限公司、华南理工大学

设计团队：廖家升、林正豪、董一杞、温臻一、段书轩

专家评语-仲继寿：这是一个滨水煤仓工业遗产改造利用项目。项目充分利用水平自遮阳与自反光、竖向光井与水平风巷、气候缓冲层、自动感知与主动调节等设计策略主动应对了岭南气候特征、舒适办公需求和低运行能耗目标；通过自然通风与天然采光、高气密性围护结构和相变蓄热隔墙、光伏屋面和立面等措施提高了建筑节能与产能水平；同时在尊重区域与场地、开放建筑空间、材料循环利用和雨水利用等方面努力减少环境干扰和碳足迹。显然，这是一个较好实现主动式建筑理念的既有建筑改造优秀案例。

立足我国“双碳目标”与“城市更新”两大可持续发展战略，本项目选取广州市广纸片区滨水煤仓工业遗产开展可持续更新改造，意图打造适应岭南地区气候的主动式办公建筑实验与示范平台，实现“工业遗产—创意办公”功能融合，“岭南气候—主动建筑”适宜整合，以及“旧能源—新能源”更新迭代。经设计测算，本项目综合电耗水平为32.5kwh/(m2·a)，仅为我国近零能耗建筑标准的40%，发电量可达74.3kwh/(m2·a)，实现运行阶段零能耗，助力全生命周期碳中和目标。

主动性

ACTIVENESS

项目通过外部气象站与内置传感器，主动感知、收集室内外温湿度、太阳辐射、电力、风力、雨水、空气品质等基础环境信息，结合用户需求或反馈，由数据中心整合运算，主动控制建筑可变构件（天窗、活动遮阳、通风扇等）或设备系统终端，实现个性化舒适与综合性减碳之间的平衡。透过数据可视化与交互式设计，强调实时碳排与能耗数据数据可感知，鼓励促进用户主动节能减碳。

舒适性

COMFORT

项目强调基于建筑本体设计的主动节能表现，营造连续包裹核心办公空间的“气候缓冲层”，由架空设备底层、空中花园与东西侧混凝土框架构成，可最大限度隔绝不利太阳辐射、湿分与热气影响，显著降低建筑本体节能负担，也可满足遗存构件的文保需求。

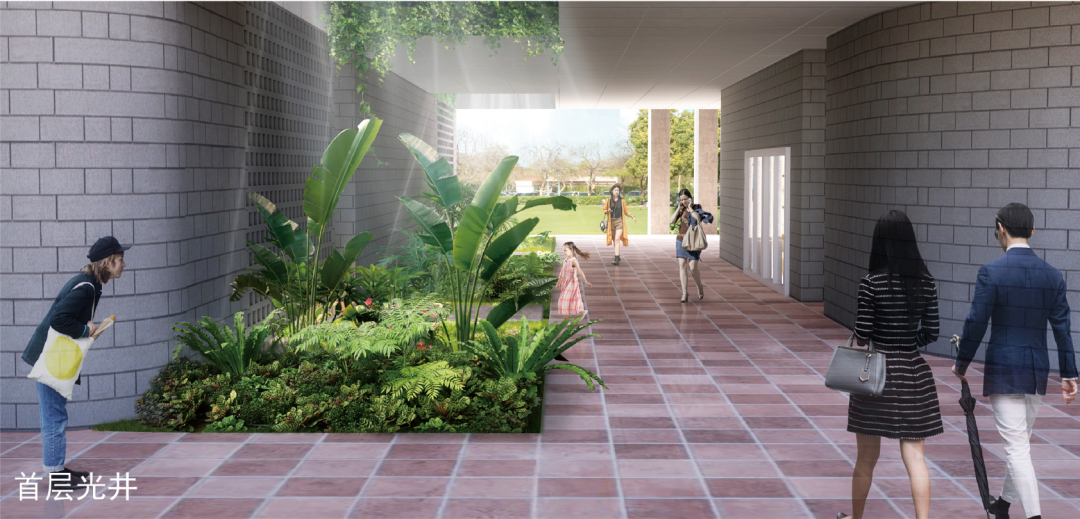

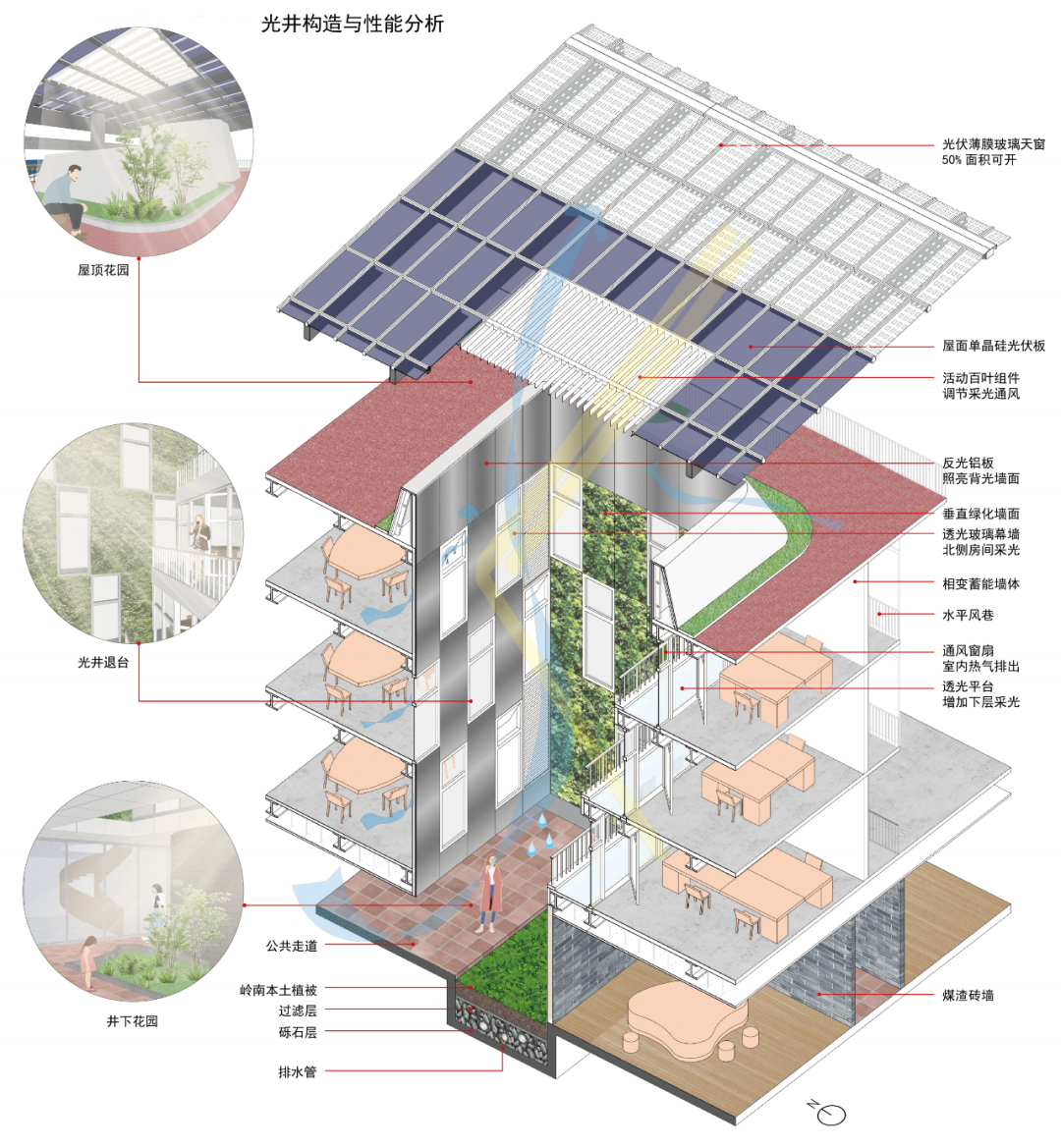

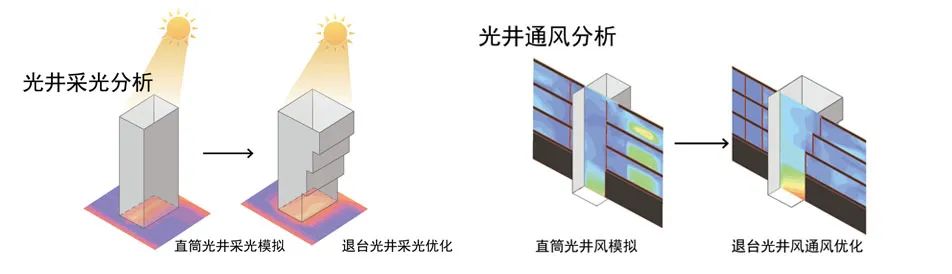

汲取岭南传统竹筒屋设计智慧，引入竖向“光井”与水平“风巷”，回应办公空间的光、热、风物理环境痛点。设置竖向“光井”解决主体办公空间南北进深过大而到导致采光痛点，为室内带来充足日光。光井还兼顾通风组织、雨水收集、蓄能调温、景观引入、视线沟通等综合功能，成为整合统筹光、热、风等因子的“能量之井”。

提取竹筒屋通风冷巷元素，在办公空间与中庭之间设置水平“风巷”，风巷截面与开口形式因循广州夏冬差异化风环境进行精细化设计，利用“文丘里”效应实现风压通风加速，结合光井热压通风作用，促进室内自然通风，保证空气品质。

风巷内侧整合植入熔化温度为27℃的PCM相变材料，在炎热夏季通过相变吸收日间得热，夜间利用风巷通风散热并蓄积冷量，有效柔化室内温度曲线，提升热环境稳定性。在低温冬季无法触发相变仅作为绝热材料使用，强化房间保温效果，从而现夏冬差异气候应对。

能源

ENERGY

由工业煤仓转变为充分利用清洁与可再生能源的新型办公建筑，是对双碳目标与能源转型的有力回应。建筑屋立面采用光伏一体化设计，提供可覆盖建筑运行能耗的清洁能源。利用滨水优势，借助水源热泵系统降低暖通电耗。

建筑本体通过高气密绝热围护、自然采光通风、弹性能量蓄积、用能行为管控等综合方式降低综合用能需求，实现能量供给平衡。建筑主体采用外保温断桥围护构造，透光围护部分传热系数为1.9W/（m2•K），非透光围护部分传热系数为0.43W/ （m2•K），建筑换气次数为0.7，满足我国近零能耗建筑技术标准要求。

环境

ENVIRONMENT

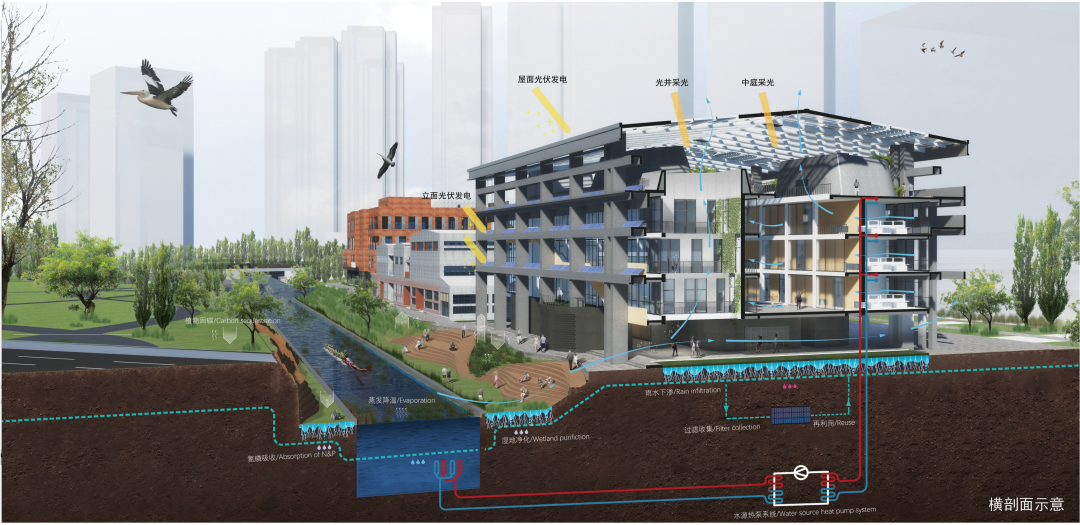

广东夏季炎热多雨，因借坡顶与光井设计，结合井下花园与滨水岸堤湿地，整合雨水收集、导流、蓄存、净化与排放流程，为本土景观提供勃勃生境，自然融入片区海绵建设。降低材料用量与蕴能，底层采用煤渣再生砖块砌筑，主体采用装配式钢结构与轻质围护，室内减少装饰用材，滨水岸堤采用余土塑造等，降低建造活动对周边环境与生态的干扰，减少碳足迹。

设计亮点

DESIGN HIGHLIGHTS

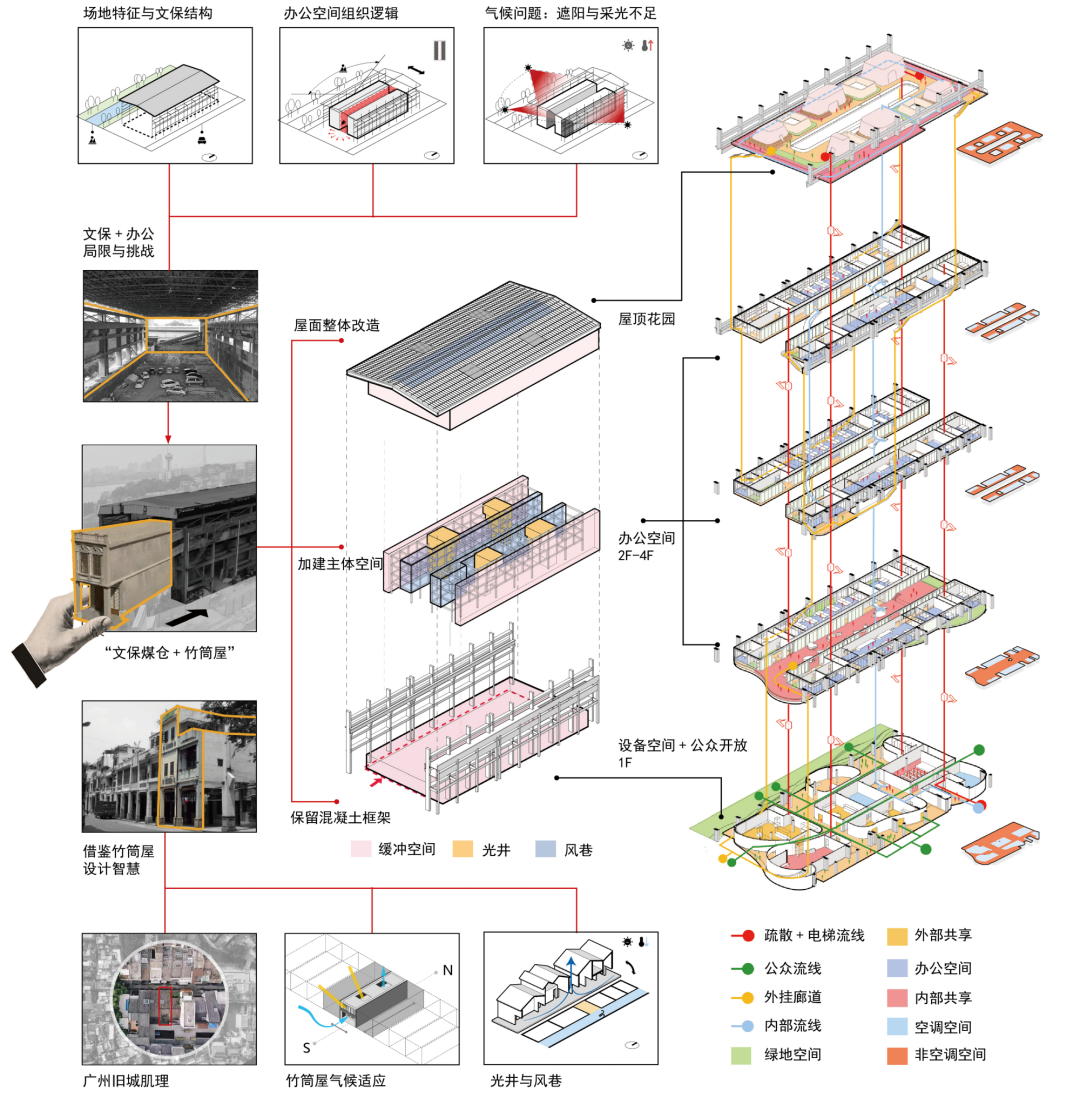

煤仓空间的办公化需求衍生出一系列性能痛点，提出“工业厂房+竹筒屋”的概念，广州传统竹筒屋利用冷巷与天井等方式适应岭南湿热气候，其解决路径恰好与方案需求不谋而和，因而两者跨时空、跨尺度与功能相互融合。

建筑首层包含接待展示、设备辅助与公共活动三大功能空间，采用曲形墙面设计，沟通引导场地东西侧的人流、视线与通风，连接园区与滨水岸堤，为公众提供共同服务与活动空间，让建筑轻盈介入场地，降低对周边环境的干扰。首层曲形墙采用煤渣再生砖砌筑，降低材料蕴能且避免主体受潮风险。

外部混凝土框架保留作为水平/竖直遮阳构件使用，结合内退空腔设置，解决主体办公空间的东西晒痛点问题，同时也满足广州文保局对混凝土框架的文保要求。

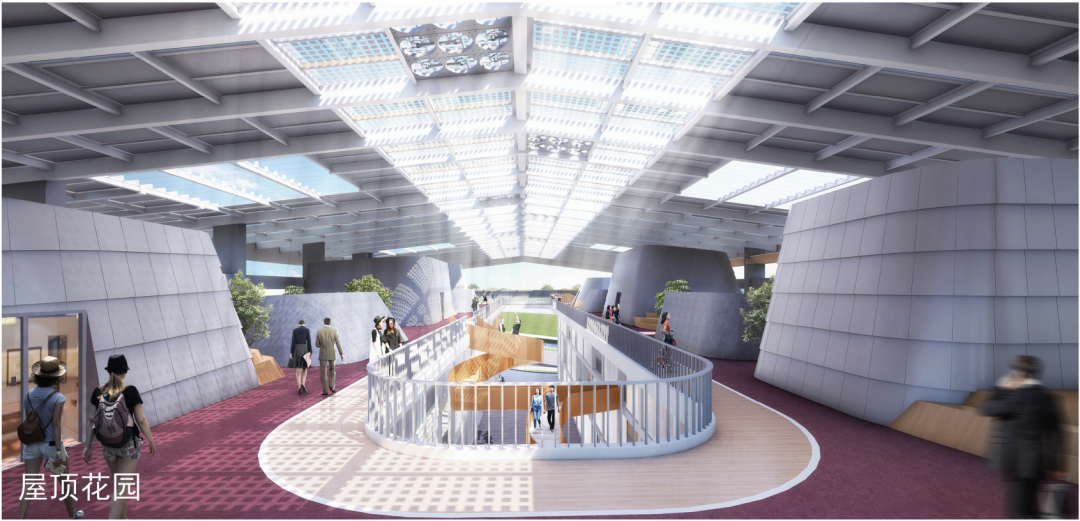

屋顶花园朝向室外开放，由若干锥型体块组合而成，呼应延续煤仓场所记忆。屋面结构一体化整合光伏发电、遮阳、通风、采光等多元功能，为屋顶花园乃至下方空间提供气候屏障。屋顶花园设有环形跑步道与休闲漫步道，结合健身房、书吧等功能，营造活力共享的休憩交流空间。

项目图纸

DRAWINGS

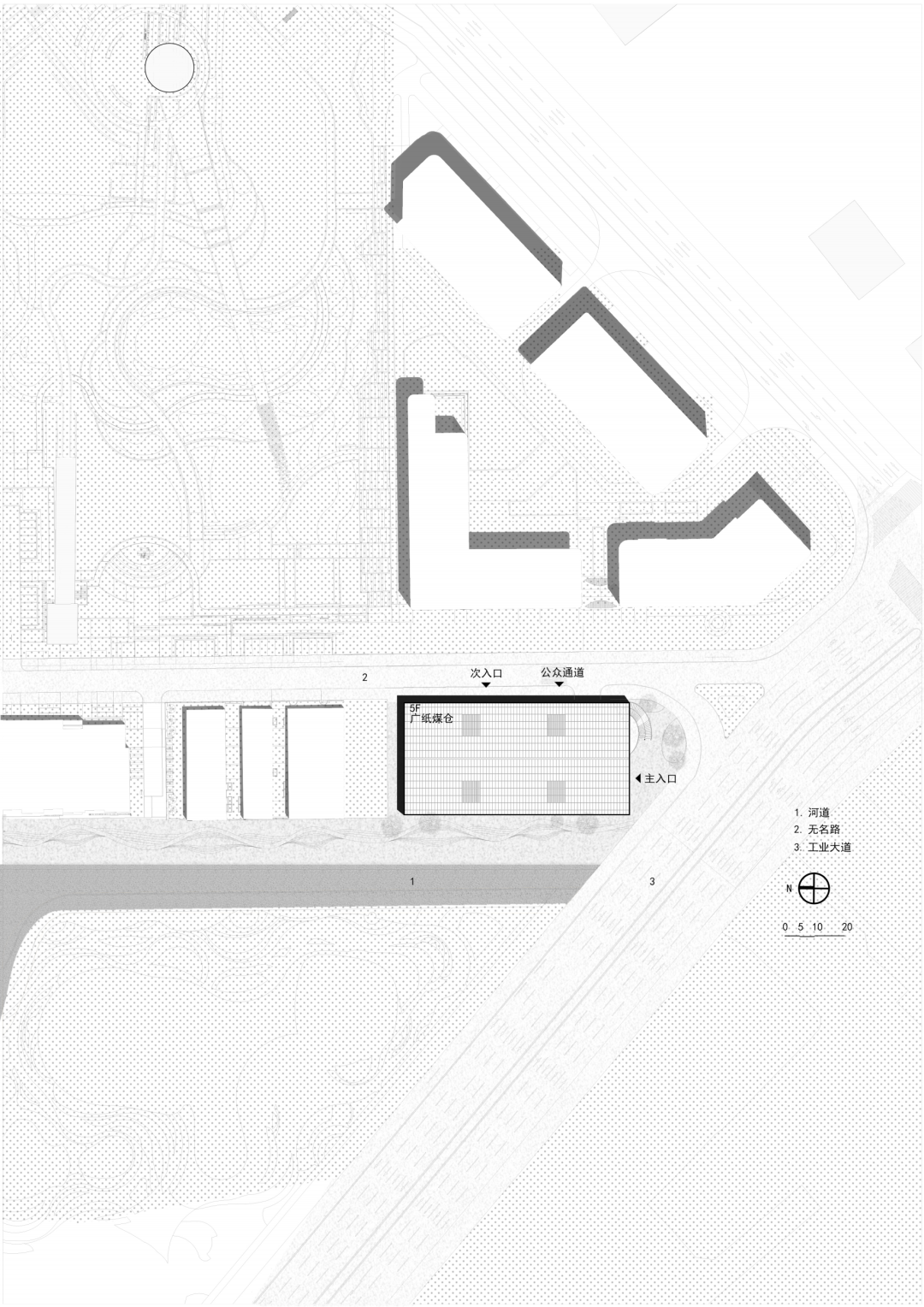

总平面图

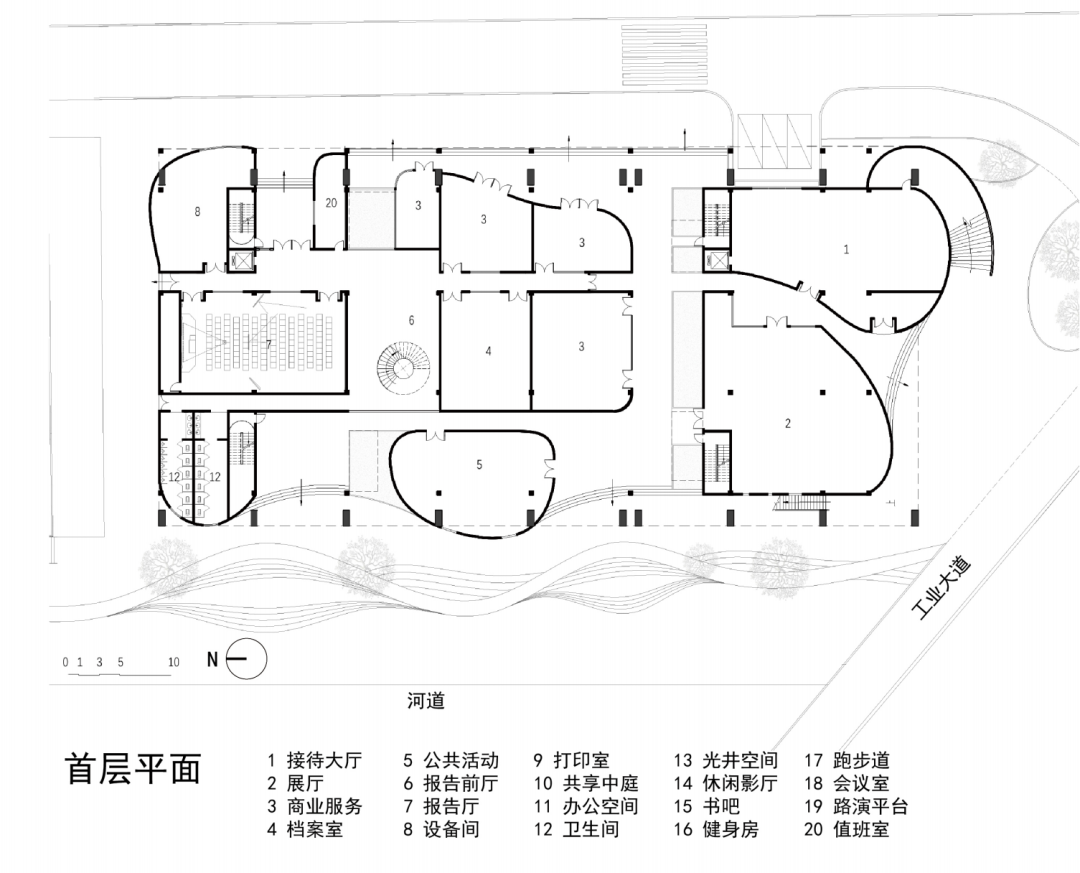

首层平面图

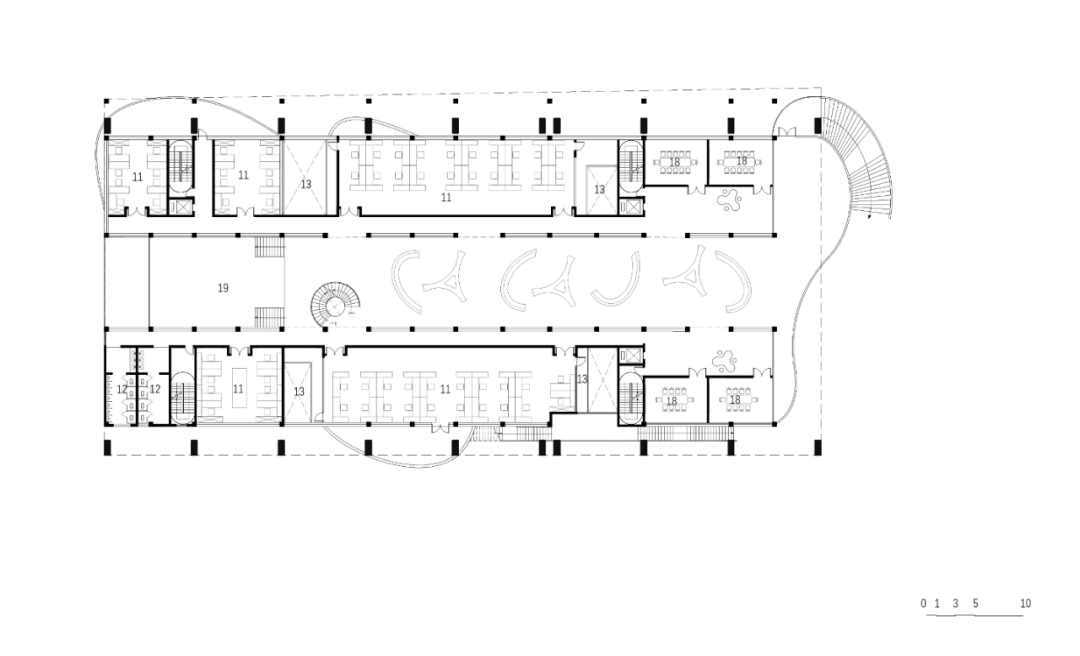

二层平面图

顶层平面图

竞赛其他获奖作品将于近期在“Active House”微信公众平台公布，敬请期待。

由Active House Alliance(主动式建筑国际联盟)主办，AH成长学院、威卢克斯(中国)限公司联合承办的2021 Active House Award中国区竞赛已完美落幕。

收到的作品异彩纷呈，参赛者通过作品对“Active House”进行多维度的诠释，突出建筑应将使用者利益置于首位，打造健康舒适与节能环保的平衡模式。

评审委员会以行业大师领衔，国家学会领导、业内知名专家学者组成，共同评选出本届大赛优秀作品。

本次竞赛评选关注我国2030碳达峰和2060碳中和的战略目标，贯彻落实国家实现能源利用转型，推动低碳社会发展，将低碳绿色、健康舒适、环保可持续的理念融入建筑评选标准中。在中国多样性气候条件下探索建筑行业普适、朴实、普世的可持续未来。
