黄帝文化中心

专家评语-章明：作为覆土建筑，该项目室内环境的舒适性较大程度依赖于建筑设备进行调节，因此对制冷供暖、新风、照明等系统进行细化、优化设计成为了平衡舒适性与能源效率之间的关键，其中采用的定风量带热回收、冷热设备保温、地埋管地源热泵及建筑智能控制系统等都是先进有效的技术手段。此外，如能将建造及运营成本的平衡置于建筑全生命周期中考虑，或可更好地体现主动式建筑理念。

项目地址：陕西省延安市黄陵县

设计机构：中国建筑西北设计研究院有限公司

设计团队：张锦秋、徐嵘、徐泽文、刘婷婷、朱春红、王海银、吴琨、侯文龙、王景、龙婷、赵凤霞、张明、杜乐、张飚、王今照

摄影师：张露、韩书海

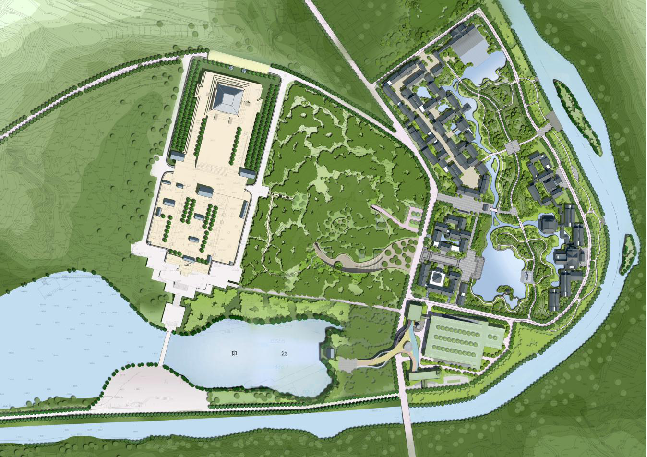

黄陵文化中心位于陕西省延安市黄陵县黄陵文化园陵东片区，是展示黄陵文化的重要博物馆建筑，黄帝文化中心的建设地点位于黄帝陵庙区与G210过道之间；西面距黄帝陵庙区中轴线300米；南面是印池；北面是通向桥山黄帝陵冢的道路。

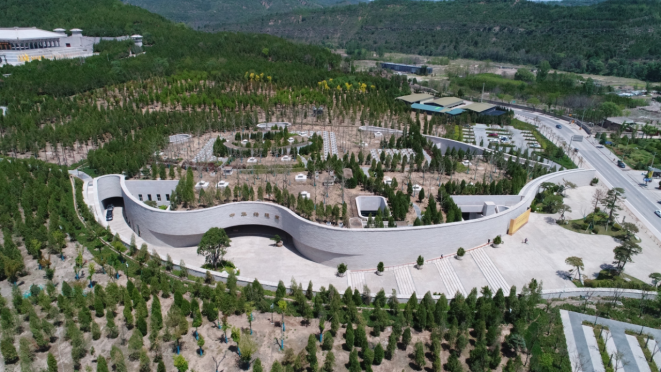

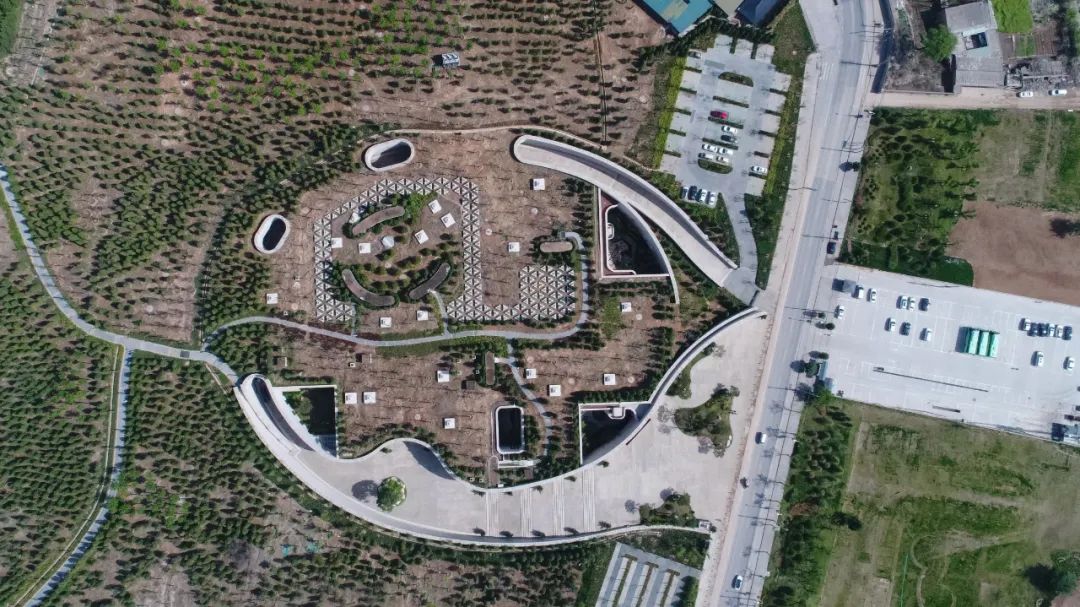

▲鸟瞰图

黄帝文化中心是展示黄帝文化的大型地下博物馆，其建筑主体全部隐藏于地下，以建筑的“无形”成就黄帝陵桥山肃穆，静谧的整体圣地氛围，建筑顶板上设2米以上的覆土，密植成林，与桥山81.9公顷的古柏森林浑然一体，使桥山绵延的山形一直延伸到印池两岸，使桥山对轩辕庙呈环抱之势。

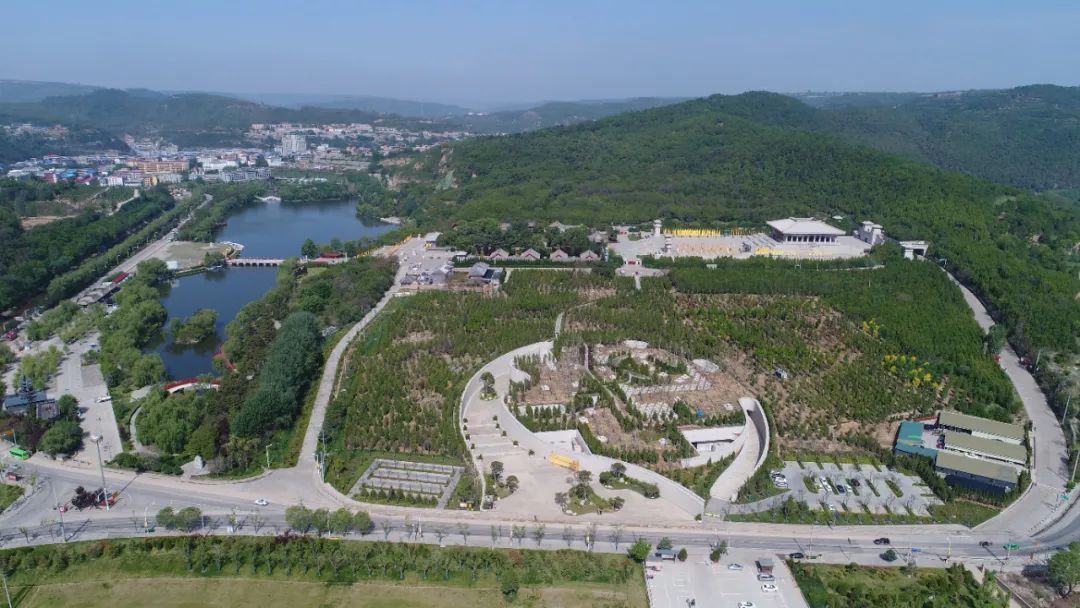

▲鸟瞰图

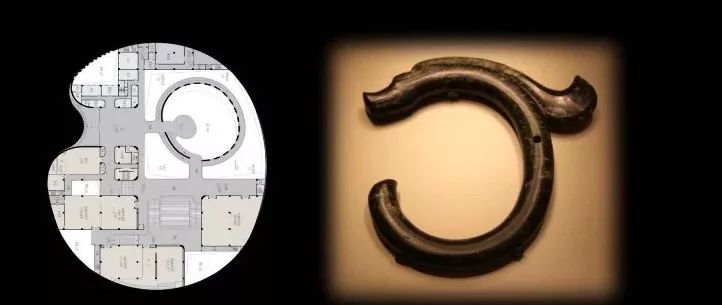

黄帝文化中心建筑设计以深藏土中的玉龙为构思之源，将5000年前形体圆润，线条流畅的中华玉龙抽象为设计母题，并将此母题体现在文化中心建筑的平面、立面和内部空间设计之中，寓意黄帝是龙的化身，中华民族是龙的子孙。

01

主动性

ACTIVENESS

合理设计建筑造型

结合地形与使用需求，建筑采用覆土建筑形式，全地下空间，造型极简。

合理的绿化树种

根据项目地理位置气候环境特点，选择耐寒耐旱的当地植物作为建筑绿化树种。

中央空调系统

本工程建筑供冷供热均采用中央空调系统。序厅、展厅、门厅等大空间采用定风量带热回收的全空气空调系统。

建筑智能控制系统

排风风机启停根据室内外压差自动开停；公共场所、展厅采用智能照明控制系统，实现分时、分区控制；在变电所按照照明、动力及空调分类分项配电并计量；地下室废水潜污泵由集水坑水位自动控制。

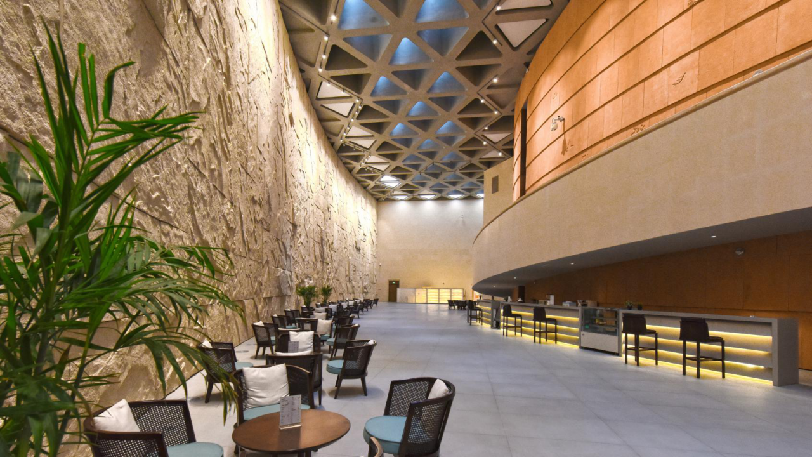

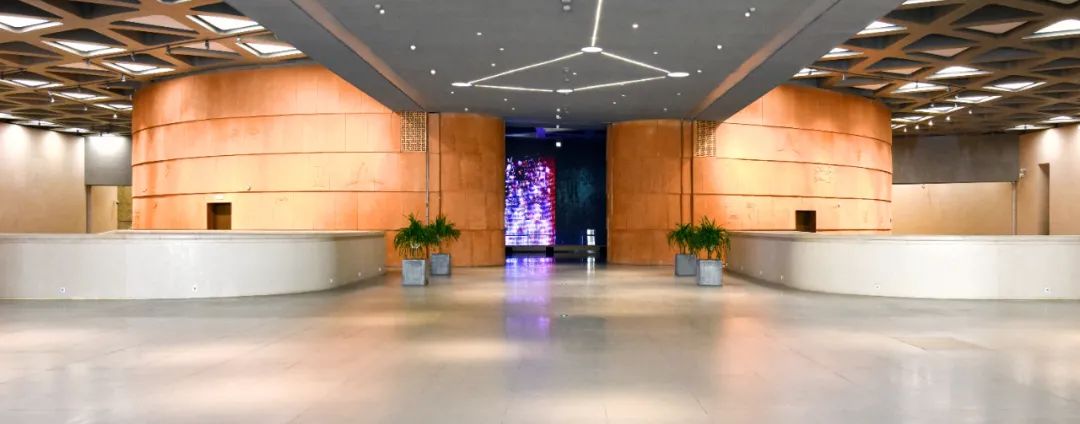

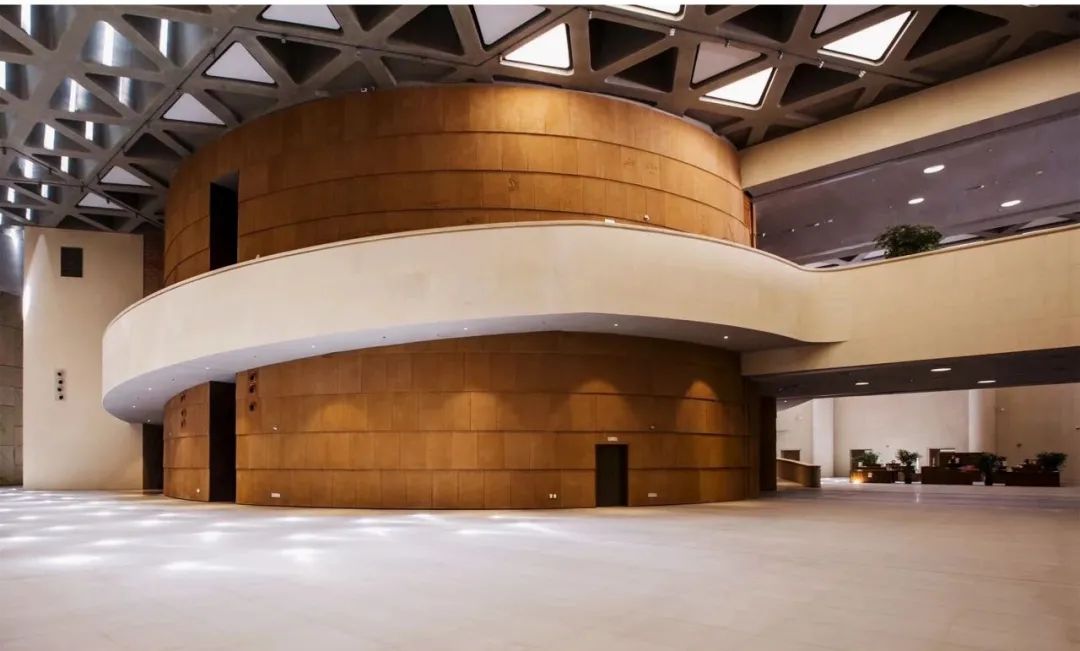

▲休息厅

02

舒适性

COMFORT

天窗采光及内庭院采光

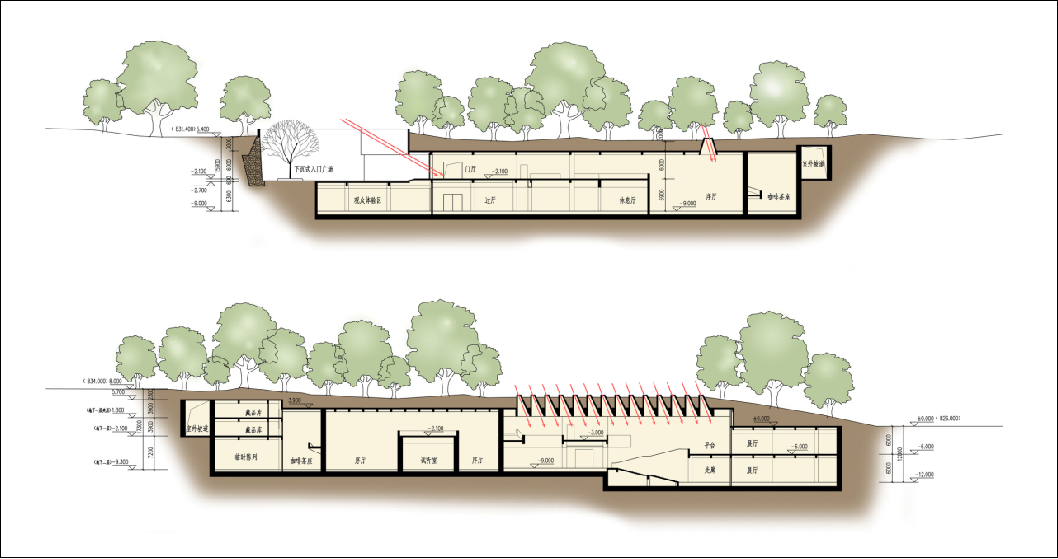

结合功能形式需求，建筑于不同位置设计四处内庭院，将自然光线引入地下空间。

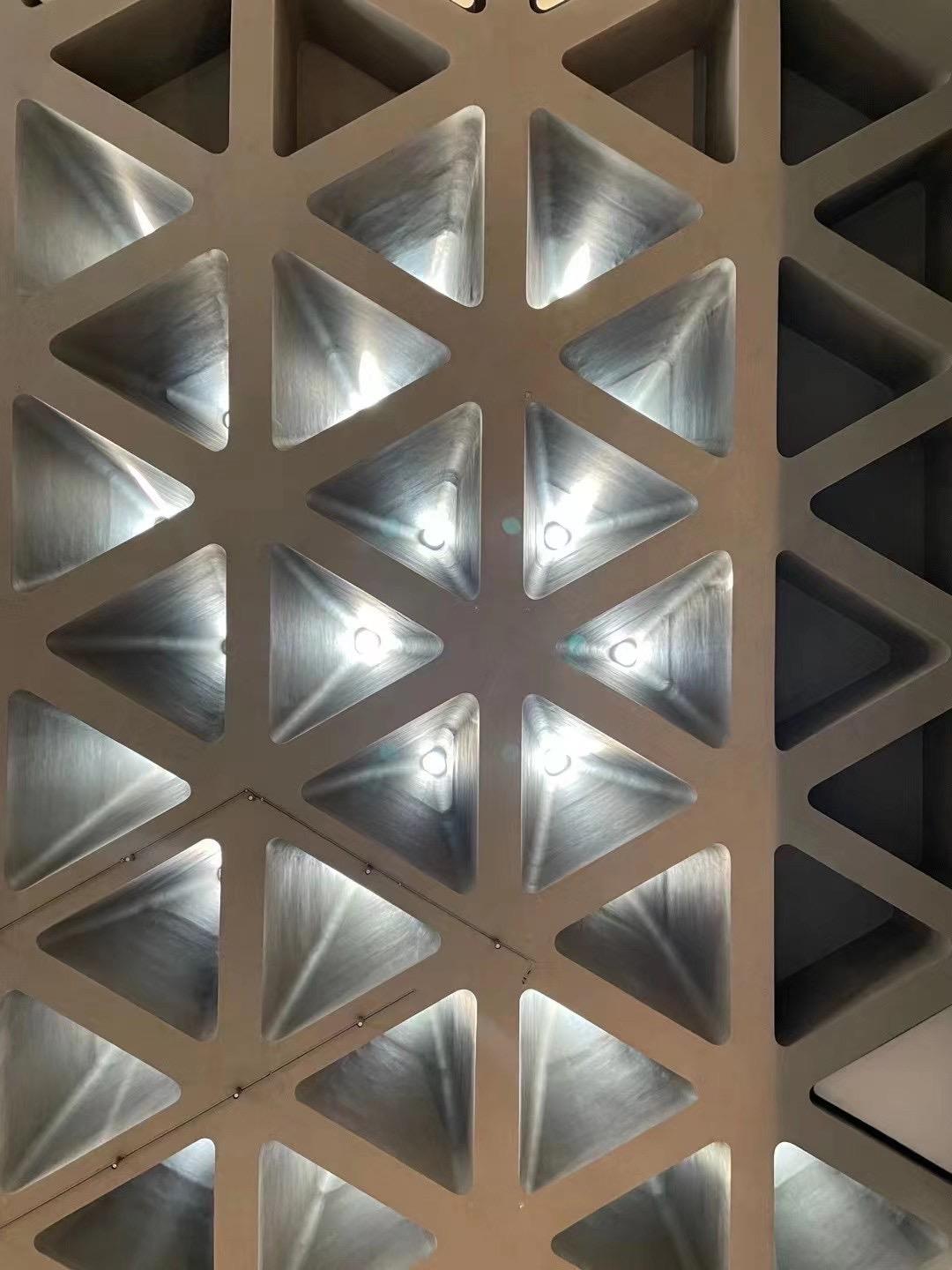

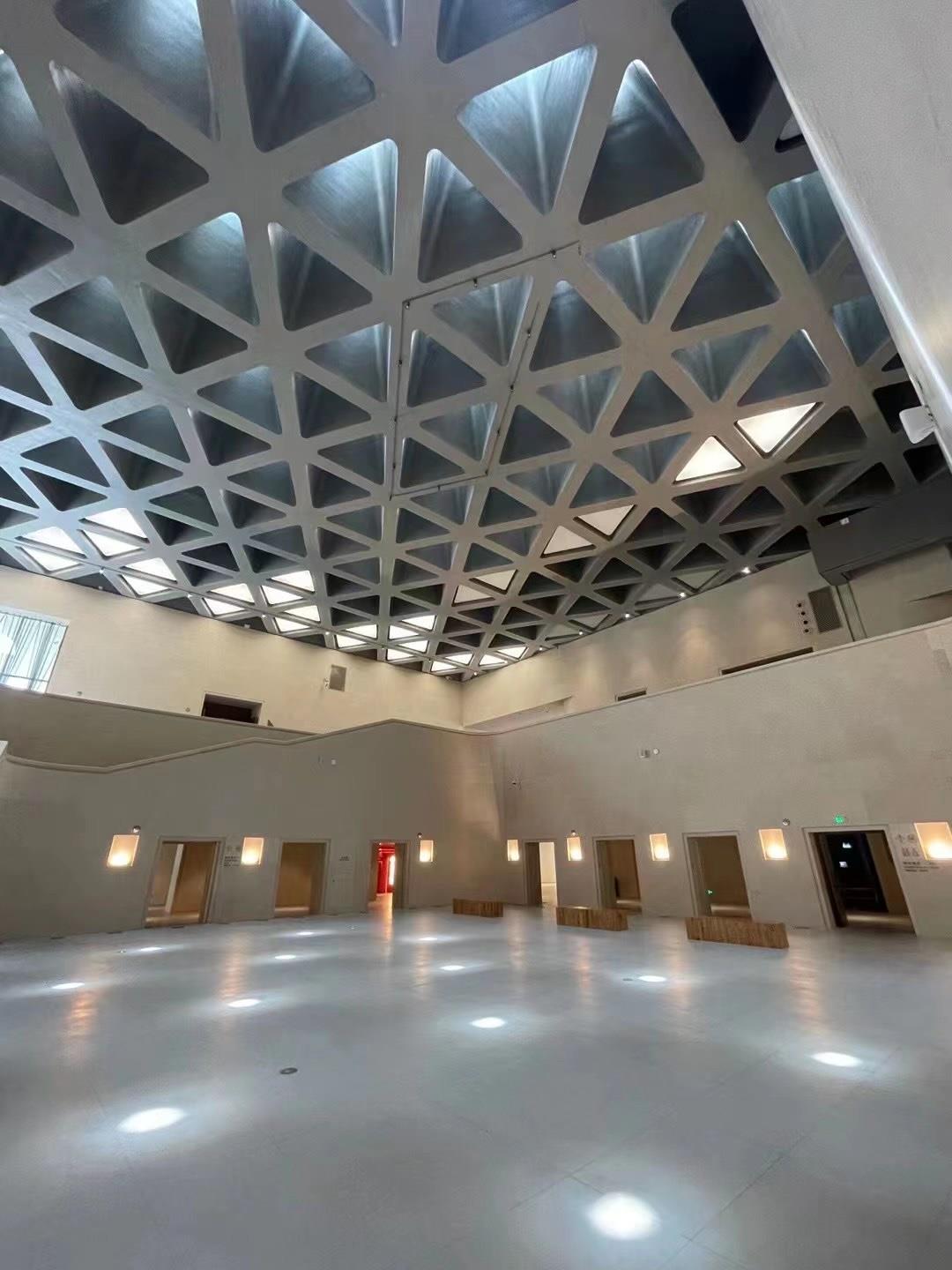

中厅顶部井字梁间设直径100圆孔，增加室内休息厅自然采光。

热湿环境

根据冷热负荷特点选用螺杆式地源热泵机组及双管闭式机械循环系统，冬夏季不同温度供水。

全空气空调及新风系统

序厅、展厅等大空间采用定风量带热回收的全空气空调系统，过渡季节期间均采用全新风送风加机械排风系统；办公、管理等小空间则采用风机盘管加新风系统；库房，各设备用房以及卫生间等均设机械通风系统，以及时排热排浊。污水管道及提升设备设置专用通气立管。

声环境

风机、水泵均设减振基础，吊装设备采用减震吊架。在风机及水泵进、出口处设有柔性接头，以减少固体传声。送回风总管上均设有消声器，以减少风机噪声影响。

03

能源

ENERGY

优化围护结构热工性能

建筑采用覆土建筑形式，造型极简，无多余装饰，合理控住建筑体型系数；

采光天窗和玻璃幕墙可开启扇面积控制在约30%范围内。

▲休息厅

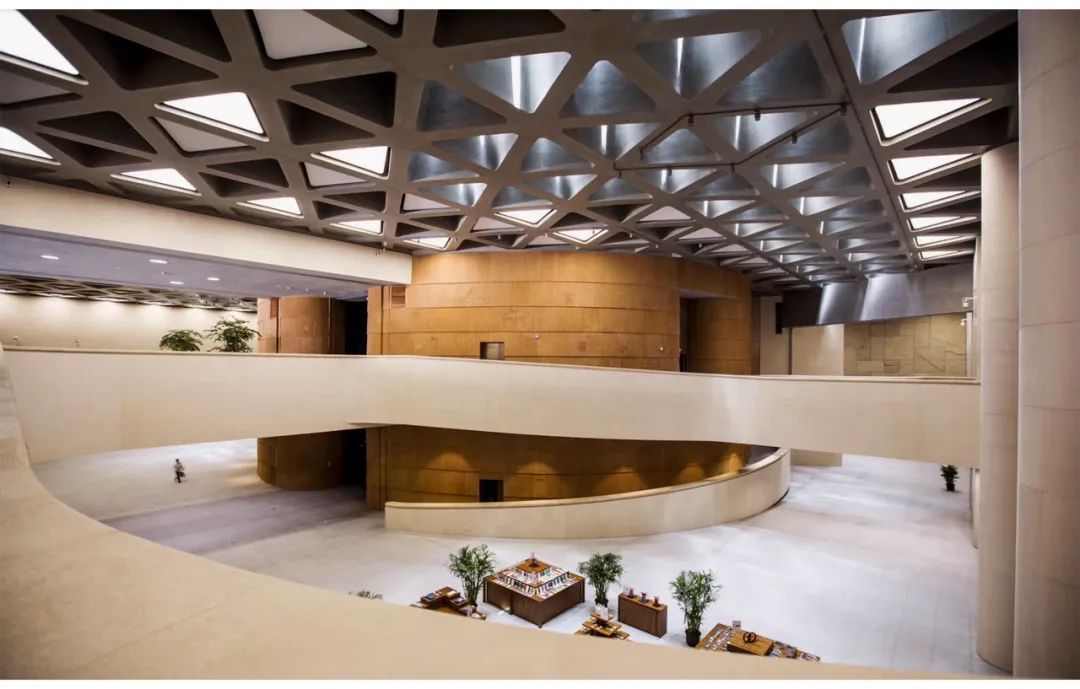

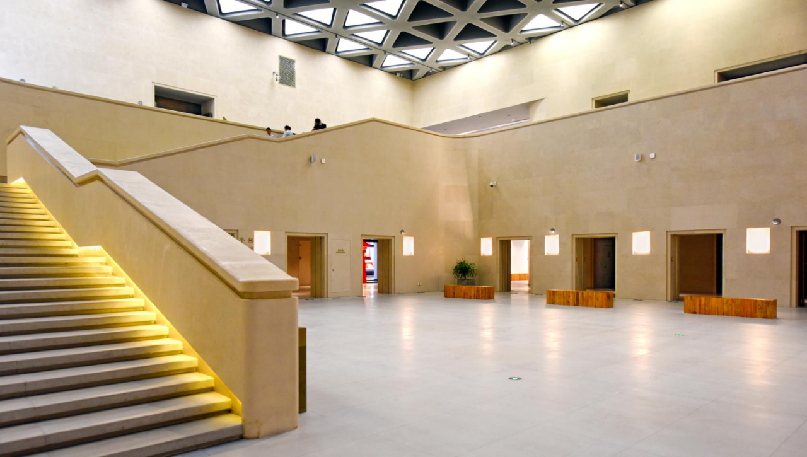

▲序厅

提高建筑设备能源利用效率

所有冷、热设备及空调风管均采用橡塑保温材料进行保温。

采用绿色可再生能源

集中空调冷热源采用地埋管地源热泵系统。

建筑智能控制系统

排风风机启停根据室内外压差自动开停；

公共场所、展厅采用智能照明控制系统，实现分时分区控制；

楼梯间照明采用声光控制开关等照明节电措施；

制冷采暖用负荷设单独变压器在过渡季切除。

04

环境

ENVIRONMENT

覆土建筑，屋面绿化

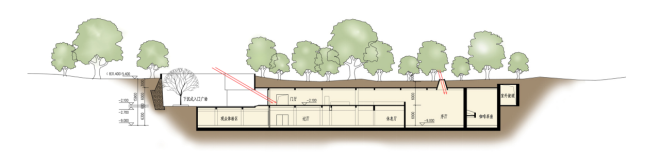

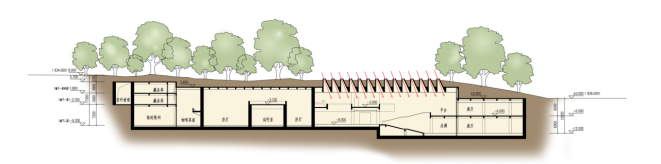

建筑主体全部隐藏于地下，顶板上设2.5米厚覆土，密植松柏成林，与环境中原有古柏森林浑然一体。

雨污回收系统

室外采用透水地面材料，雨水及生活污水收集处理后用于绿化、道路浇洒等。

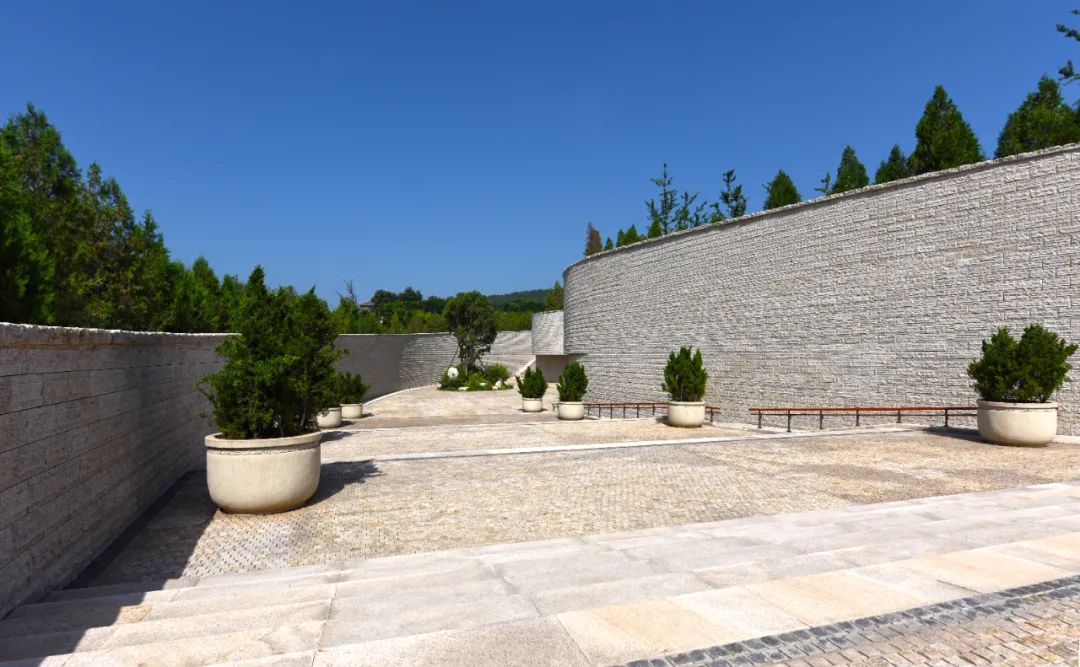

▲入口处

采用环保材料、减少施工过程影响

所有给排水管道均选用新型环保型管道。卫生设备配件均为节水型低噪音优质产品。室内隔墙全部采用加气混凝土砌块轻质材料，土建装修一体化设计。

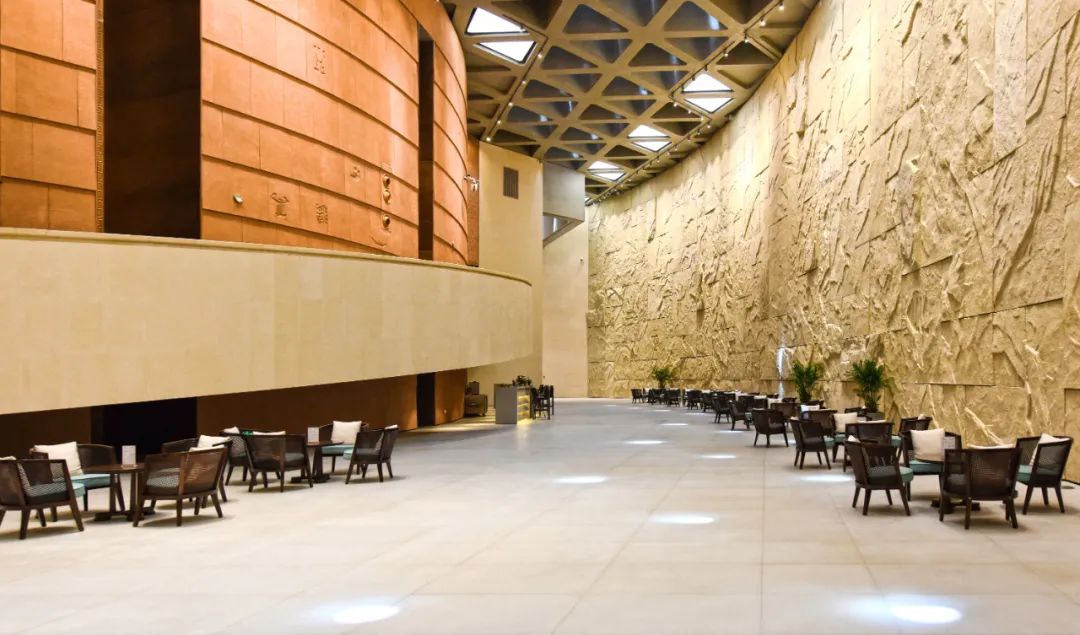

▲休息厅

05

设计亮点

DESIGN HIGHLIGHTS

采用覆土建筑形式，全地下空间，建筑顶板密植当地耐寒耐旱植被。

建筑内部设计下沉庭院，结合绿化，将光线引入地下空间。

建筑入口通过下沉庭院引入光线，展厅顶部设置采光孔。

中厅顶部井字梁间设直径100圆孔，增加室内休息厅自然采光。
